Монтажный кронштейн P-BOX, сварной узел в сборе

Подготовительные работы 20

1. Двери автомобиля книга владельца
2. Регулировка положения сиденья водителя в сборе
3. Регулировка положения переднего пассажирского сиденья в сборе
4. Двери багажника на электроприводе книга владельца
5. Аккумулятор книга владельца
6. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
7. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
8. Сиденье водителя в сборе, деталь — левый кожух заднего конца направляющей сиденья водителя
9. Узлы сиденья водителя в сборе — крышка правой стороны заднего конца направляющей водительского сиденья
10. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
11. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
12. крышка заднего торца направляющей, левая сторона
13. правый кожух заднего торца направляющей (переднее пассажирское)
14. Сиденье водителя в сборе, деталь — сиденье водителя в сборе
15. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
16. левая нижняя облицовочная панель центральной консоли в сборе
17. Компоненты центральной консоли в сборе — нижняя правая облицовочная панель центральной консоли в сборе
18. корпус центральной консоли в сборе
19. Передняя секция центрального воздуховода обдува лица второго ряда
20. Нагнетательный вентилятор в сборе.

Снятие 3 шагов

1.

   1

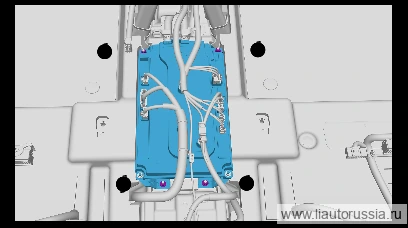

   Выверните гайки крепления блока управления FSD и заднего кронштейна блока управления FSD (4 шт.), приподнимите блок управления FSD вместе с задним кронштейном.

   🔧 Головка Внимание: Q32006F36 шестигранная фланцевая гайка — одноразовая деталь, после каждой разборки и сборки необходимо заменять новой деталью 10 ммодноразовая деталь

2.

   2

   Отсоедините фиксирующую защёлку жгута проводов кузова (2 шт.).
3. 3

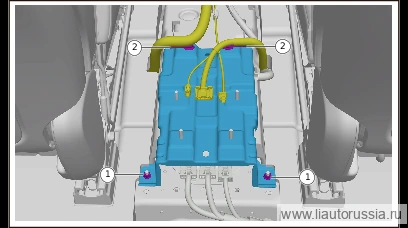

   Выверните крепёжные гайки сварного монтажного кронштейна P-BOX в сборе (2 шт.), снимите сварной монтажный кронштейн P-BOX в сборе.

   🔧 Головка Примечание: шестигранная фланцевая гайка Q32006F36 является деталью одноразового использования, при каждом демонтаже/монтаже необходимо заменять её новой 10 ммодноразовая деталь

Установка 3 шагов

1.

   1

   Установите монтажный кронштейн P-BOX, сварной узел в сборе, установите крепёжные гайки монтажного кронштейна P-BOX, сварной узел в сборе (2 шт.). Гайка с шестигранным фланцем Q32006F36 Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 головка Примечание: гайка с шестигранным фланцем Q32006F36 является одноразовой деталью, при каждой разборке/сборке необходимо заменять её новой деталью 10 ммодноразовая деталь
2. 2

   Установите фиксирующие защёлки жгута проводов кузова (2 шт.)

3.

   3

   Установите гайки крепления блока управления FSD и заднего кронштейна блока управления FSD (4 шт.). Q32006F36 Шестигранная фланцевая гайка Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 Головка 10 ммодноразовая деталь

   Примечание. Q32006F36 шестигранная фланцевая гайка — одноразовая деталь, после каждой разборки и сборки необходимо заменять новой деталью.

Моменты затяжки — сводка
