Средний участок подводящей нейлоновой трубки контура охлаждения заднего электродвигателя
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Если система электропитания автомобиля не отключена, электрический вентилятор может включиться в любой момент, категорически запрещается протягивать руки в зону вращения вентилятора.
- Оператор должен надевать защитную обувь, рабочие перчатки, каску и защитные очки.
- Во избежание ожогов запрещается снимать крышку расширительного бачка до остывания приводного электродвигателя.
- Если снять крышку расширительного бачка при неостывших приводном электродвигателе и радиаторе, система охлаждения выбросит горячую жидкость и пар под высоким давлением.
- При нагреве охлаждающей жидкости образуется пар, следует избегать вдыхания этого газа.
- При случайном вдыхании большого количества паров охлаждающей жидкости или её попадании внутрь необходимо немедленно выпить чистой воды и вызвать рвоту либо немедленно обратиться за медицинской помощью.
- В процессе отключения высокого напряжения, снятия напряжения и проверки отсутствия напряжения работы должны выполняться лицом, имеющим IC-карту удостоверения электрика по низковольтному оборудованию, в высоковольтных диэлектрических перчатках; при этом необходимо обеспечить собственную электроизоляционную защиту, при себе запрещается иметь металлические предметы.
- В процессе демонтажа и монтажа высоковольтных компонентов работы должны выполняться лицом, имеющим IC-карту удостоверения электрика по низковольтному оборудованию, в высоковольтных диэлектрических перчатках; при этом необходимо обеспечить собственную электроизоляционную защиту, при себе запрещается иметь металлические предметы.
- Перед проведением ремонта и демонтажа/монтажа высоковольтных компонентов необходимо выполнить процедуру отключения высокого напряжения.
- Для охраны окружающей среды охлаждающую жидкость необходимо централизованно собирать и утилизировать, используя ёмкость с делениями для сбора с целью последующей регенерации или утилизации.
- Запрещается сливать охлаждающую жидкость в системы бытового или промышленного водоснабжения, соединённые с обычными источниками воды.
- Компоненты системы охлаждения расположены вблизи высоковольтных компонентов, необходимо избегать попадания брызг охлаждающей жидкости на высоковольтные компоненты.

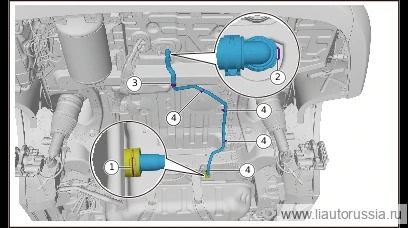

Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 19
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Сервисная процедура разблокировки электронного стояночного тормоза
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Защитная крышка багажника
- Ящик для инструмента в багажнике
- Высоковольтная система книга владельца
- Подъём и опускание автомобиля
- Нижняя защита переднего бампера в сборе
- Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
- Колесо в сборе (алюминиевое)
- Колесо в сборе (алюминиевое)
- Задний глушитель в сборе
- Корпус защиты адсорбера в сборе
- Защита топливного бака
- Нижняя крышка кронштейна высоковольтного жгута проводов от аккумуляторной батареи до блока зарядки-распределения в сборе
- Демонтаж/монтаж узла заднего подрамника в сборе
Снятие 4 шагов
-
Снимите стопорную пружину соединения среднего участка подводящей нейлоновой трубки контура охлаждения заднего электродвигателя с передним участком подводящей нейлоновой трубки контура охлаждения заднего электродвигателя, отсоедините средний участок подводящей нейлоновой трубки контура охлаждения заднего электродвигателя от переднего участка подводящей нейлоновой трубки контура охлаждения заднего электродвигателя.
-
Снимите стопорную пружину соединения среднего участка подводящей нейлоновой трубки контура охлаждения заднего электродвигателя с резиновым защитным чехлом в сборе, отсоедините средний участок подводящей нейлоновой трубки контура охлаждения заднего электродвигателя от резинового защитного чехла в сборе.
-
Отсоедините фиксирующую защёлку крепления среднего участка подводящей нейлоновой трубки контура охлаждения заднего электродвигателя (1 шт.).
-
Отсоедините фиксирующую защёлку крепления среднего участка подводящей нейлоновой трубки контура охлаждения заднего электродвигателя (4 шт.), снимите средний участок подводящей нейлоновой трубки контура охлаждения заднего электродвигателя.
Примечание. Обязательно дождитесь остывания охлаждающей жидкости в трубопроводе перед демонтажем во избежание ожога горячей жидкостью!
Установка 4 шагов
-
Установите средний участок подводящей нейлоновой трубки контура охлаждения заднего электродвигателя, подсоедините средний участок подводящей нейлоновой трубки контура охлаждения заднего электродвигателя к переднему участку подводящей нейлоновой трубки контура охлаждения заднего электродвигателя, установите стопорную пружину соединения.
-
Подсоедините средний участок подводящей нейлоновой трубки контура охлаждения заднего электродвигателя к резиновому защитному чехлу в сборе, установите стопорную пружину соединения.
-
Установите фиксирующую защёлку крепления среднего участка подводящей нейлоновой трубки контура охлаждения заднего электродвигателя (1 шт.).
-
Установите фиксирующую защёлку крепления среднего участка подводящей нейлоновой трубки контура охлаждения заднего электродвигателя (4 шт.).
