Подпиточная трубка отопителя (подузел в сборе)
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Компоненты системы охлаждения расположены вблизи высоковольтных компонентов — не допускайте попадания охлаждающей жидкости на высоковольтные компоненты.
- При демонтаже/монтаже крепёжных хомутов на обоих концах водяного шланга обязательно используйте специальные клещи для хомутов, запрещается использовать плоскогубцы, переставные клещи и другие инструменты, иначе это приведёт к повреждению хомута и нарушению герметичности.
- После завершения монтажа опустите автомобиль до касания земли, при этом не перемещайте автомобиль, нажмите на экране кнопку «Выйти из режима подъёмника» — система автоматически произведёт подкачку, по завершении подкачки автомобиль можно перемещать по необходимости.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 13
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Крышка багажника в сборе
- Крышка смотрового люка аккумуляторной батареи
- Аккумулятор книга владельца
- Декоративный кожух двигателя в сборе
- Воздушный фильтр (компонент)-Шланг впуска двигателя в сборе
- Воздушный фильтр в сборе
- Подъём и опускание автомобиля
- Нижняя защита переднего бампера в сборе
- Заправка охлаждающей жидкости увеличителя запаса хода и системы отопления
Снятие 9 шагов
-

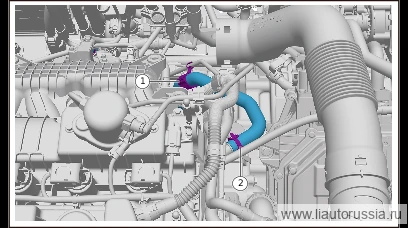

Ослабьте крепёжный хомут (1 шт.) подпиточной трубки отопителя (подузел в сборе), отсоедините подпиточную трубку отопителя (подузел в сборе) от подпиточной трубки.
Примечание. Обязательно дождитесь остывания охлаждающей жидкости в магистрали перед демонтажем во избежание получения ожогов! -
Ослабьте крепёжный хомут (1 шт.) подпиточной трубки отопителя (подузел в сборе), отсоедините подпиточную трубку отопителя (подузел в сборе) от электронного трёхходового клапана.
Примечание. Обязательно дождитесь остывания охлаждающей жидкости в магистрали перед демонтажем во избежание получения ожогов! -
Отсоедините фиксирующую клипсу (1 шт.) подпиточной трубки отопителя (подузел в сборе).
-
Выверните крепёжный болт (1 шт.) подпиточной трубки отопителя (подузел в сборе).
🔧 головка 10 мм -

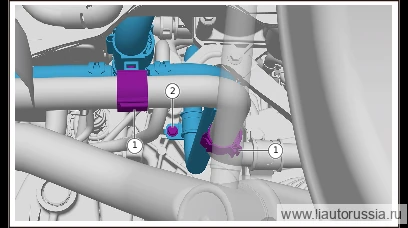

Отсоедините фиксирующую клипсу (2 шт.) подпиточной трубки отопителя (подузел в сборе).
-
Выверните крепёжный болт (1 шт.) подпиточной трубки отопителя (подузел в сборе).
🔧 головка 10 мм -

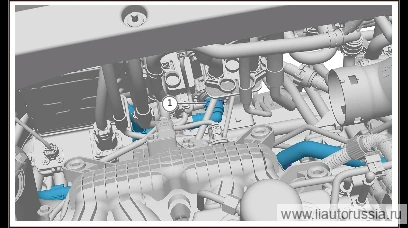

Извлеките стопорную пружину (1 шт.) подпиточной трубки отопителя (подузел в сборе), отсоедините подпиточную трубку отопителя (подузел в сборе) от электронного насоса ОЖ отопителя.
Примечание. Обязательно дождитесь остывания охлаждающей жидкости в магистрали перед демонтажем во избежание получения ожогов! -
Ослабьте крепёжный хомут (1 шт.) подпиточной трубки отопителя (подузел в сборе), отсоедините подпиточную трубку отопителя (подузел в сборе) от термостата в сборе.
Примечание. Обязательно дождитесь остывания охлаждающей жидкости в магистрали перед демонтажем во избежание получения ожогов! -
Отсоедините фиксирующую клипсу (1 шт.) подпиточной трубки отопителя (подузел в сборе), снимите подпиточную трубку отопителя (подузел в сборе).
Установка 9 шагов
-
Установите подпиточную трубку отопителя (подузел в сборе), установите фиксирующую клипсу (1 шт.) подпиточной трубки отопителя (подузел в сборе).
-
Подсоедините подпиточную трубку отопителя (подузел в сборе) к термостату в сборе, установите крепёжный хомут (1 шт.) подпиточной трубки отопителя (подузел в сборе)
-
Подсоедините подпиточную трубку отопителя (подузел в сборе) к электронному насосу ОЖ отопителя, установите стопорную пружину (1 шт.) подпиточной трубки отопителя (подузел в сборе).
-
Установите крепёжный болт (1 шт.) подпиточной трубки отопителя (подузел в сборе). Q1860616F70Болт с шестигранной фланцевой головкой Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка 10 ммQ1860616F70 -
Установите фиксирующую клипсу (2 шт.) подпиточной трубки отопителя (подузел в сборе).
-
Установите крепёжный болт (1 шт.) подпиточной трубки отопителя (подузел в сборе). Q1860616F70Болт с шестигранной фланцевой головкой Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка 10 ммQ1860616F70 -
Установите фиксирующую клипсу (1 шт.) подпиточной трубки отопителя (подузел в сборе).
-
Подсоедините подпиточный шланг отопителя (подузел в сборе) к электронному трёхходовому клапану, установите крепёжный хомут (1 шт.) подпиточного шланга отопителя (подузел в сборе).
-
Подсоедините подпиточный шланг отопителя (подузел в сборе) к подпиточной трубке, установите крепёжный хомут (1 шт.) подпиточного шланга отопителя.
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите крепёжный болт (1 шт.) подпиточной трубки отопителя (подузе… | 9±1 Н·м |
| Установите крепёжный болт (1 шт.) подпиточной трубки отопителя (подузе… | 9±1 Н·м |
