Отводящий шланг контура охлаждения заднего электродвигателя 3
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Компоненты системы охлаждения расположены вблизи высоковольтных компонентов — не допускайте попадания охлаждающей жидкости на высоковольтные компоненты.
- После завершения установки опустите автомобиль до соприкосновения с полом.
- Не перемещайте автомобиль в этот момент.
- Нажмите на экране «Выйти из режима подъёма», система автоматически начнёт накачку.
- По завершении накачки автомобиль можно перемещать по необходимости.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 8
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Открытие и закрытие капота
- Подъём и опускание автомобиля
- Нижняя защита переднего бампера в сборе
- защитная балка шасси
- Левая передняя нижняя защита днища
- Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
Снятие 5 шагов
-

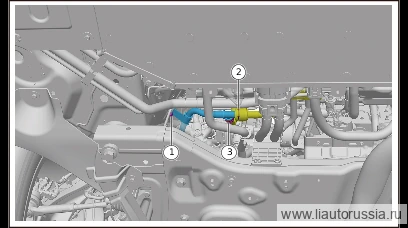

Выверните крепёжный болт отводящего шланга контура охлаждения заднего электродвигателя 3 (1 шт.).
🔧 Торцевая головка 10 мм -

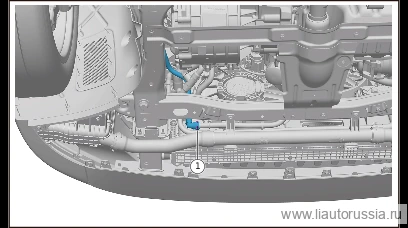

Извлеките стопорную пружину крепления отводящего шланга контура охлаждения заднего электродвигателя 3 (1 шт.), отсоедините подузел трубопровода заднего электродвигателя 2 в сборе от отводящего шланга контура охлаждения заднего электродвигателя 3.
Примечание. Обязательно дождитесь остывания охлаждающей жидкости в трубопроводе перед демонтажем во избежание ожога горячей жидкостью! -
Ослабьте хомут крепления отводящей трубки порта 4 четырёхходового клапана (1 шт.), отсоедините отводящую трубку порта 4 четырёхходового клапана от отводящего шланга контура охлаждения заднего электродвигателя 3.
Примечание. Обязательно дождитесь остывания охлаждающей жидкости в трубопроводе перед демонтажем во избежание ожога горячей жидкостью! -
Извлеките стопорную пружину крепления отводящего шланга контура охлаждения заднего электродвигателя 3 (1 шт.), отсоедините отводящий шланг контура охлаждения заднего электродвигателя 3 от подводящего шланга электронного трёхходового клапана контура электродвигателя.
Примечание. Обязательно дождитесь остывания охлаждающей жидкости в трубопроводе перед демонтажем во избежание ожога горячей жидкостью! -

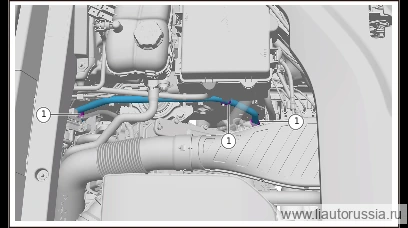

Отсоедините фиксирующую защёлку крепления отводящего шланга контура охлаждения заднего электродвигателя 3 (3 шт.), снимите отводящий шланг контура охлаждения заднего электродвигателя 3.
Установка 5 шагов
-
Установите отводящий шланг контура охлаждения заднего электродвигателя 3, установите фиксирующую защёлку крепления отводящего шланга контура охлаждения заднего электродвигателя 3 (3 шт.).
-
Подсоедините отводящий шланг контура охлаждения заднего электродвигателя 3 к подводящему шлангу электронного трёхходового клапана контура электродвигателя, установите стопорную пружину крепления отводящего шланга контура охлаждения заднего электродвигателя 3 (1 шт.).
-
Подсоедините отводящую трубку порта 4 четырёхходового клапана к отводящему шлангу контура охлаждения заднего электродвигателя 3, установите хомут крепления отводящей трубки порта 4 четырёхходового клапана (1 шт.).
-
Подсоедините подузел трубопровода заднего электродвигателя 2 в сборе к отводящему шлангу контура охлаждения заднего электродвигателя 3, установите стопорную пружину крепления отводящего шланга контура охлаждения заднего электродвигателя 3 (1 шт.).
-
Установите крепёжный болт отводящего шланга контура охлаждения заднего электродвигателя 3 (1 шт.). Q1860616F70 Болт с шестигранной головкой и фланцем Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 Торцевая головка 10 ммQ1860616F70
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите крепёжный болт отводящего шланга контура охлаждения заднего… | 9±1 Н·м |
