Компоненты корпуса переднего HVAC-Дренажная трубка
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
При демонтаже/монтаже не допускайте повреждения элементов салона.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 28
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Регулировка положения сиденья водителя в сборе
- Регулировка положения переднего пассажирского сиденья в сборе
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Подъём и опускание автомобиля
- Подушка сиденья второго ряда в сборе — подушка сиденья второго ряда в сборе
- Складывание и поднятие спинки сиденья второго ряда
- Подушка сиденья второго ряда в сборе — правое боковое крыло второго ряда в сборе
- средняя облицовка правой стойки B в сборе
- Компоненты обивки правой боковины кузова — облицовка правого порога в сборе
- правая боковая крышка панели приборов
- облицовка нижней части правой стойки A в сборе.
- Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
- Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
- Сиденье водителя в сборе, деталь — левый кожух заднего конца направляющей сиденья водителя
- Узлы сиденья водителя в сборе — крышка правой стороны заднего конца направляющей водительского сиденья
- Сиденье водителя в сборе, деталь — сиденье водителя в сборе
- Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
- Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
- крышка заднего торца направляющей, левая сторона
- правый кожух заднего торца направляющей (переднее пассажирское)
- Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
- левая нижняя облицовочная панель центральной консоли в сборе
- Компоненты центральной консоли в сборе — нижняя правая облицовочная панель центральной консоли в сборе
- корпус центральной консоли в сборе
- Коврик пола переднего пассажирского места в сборе
Снятие 3 шагов
-

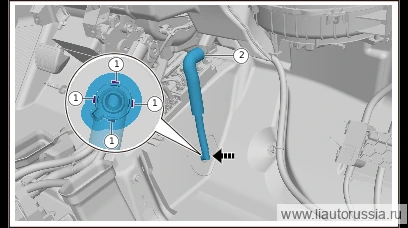

Отожмите хомут крепления дренажной трубки и отведите дренажную трубку в сторону.
-
В направлении, указанном стрелкой, отсоедините фиксатор(4 шт.) уплотнительного кольца дренажной трубки.
-
Отсоедините дренажную трубку от блока HVAC, снимите дренажную трубку.
Установка 3 шагов
-
Установите дренажную трубку, в направлении, указанном стрелкой, установите фиксирующую защёлку уплотнительного кольца дренажной трубки (4 шт.), убедитесь, что фиксирующая защёлка уплотнительного кольца (4 шт.) установлена на место.
Примечание. После завершения установки необходимо проверить, установлена ли дренажная трубка на место, нет ли перегибов и т.п., чтобы избежать нарушения оттока воды и скопления воды в салоне. -
Подсоедините дренажную трубку к блоку HVAC.
-
Установите дренажную трубку, установите хомут крепления дренажной трубки.
