Электронный насос ОЖ отопителя
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Оператор должен использовать защитную обувь, рабочие перчатки, каску и защитные очки.
- Во избежание ожогов не снимайте крышку расширительного бачка до остывания приводного электродвигателя.
- Если снять крышку расширительного бачка, когда приводной электродвигатель и радиатор не остыли, система охлаждения выбросит горячую жидкость под высоким давлением и пар.
- При нагреве охлаждающая жидкость образует пар, избегайте вдыхания этого газа.
- При случайном вдыхании большого количества паров охлаждающей жидкости или её попадании внутрь организма немедленно выпейте чистую воду, вызовите рвоту или незамедлительно обратитесь за медицинской помощью.
- Если электропитание автомобиля не отключено, электровентилятор может включиться в любой момент — категорически запрещается протягивать руки в зону вращения вентилятора.
- В целях охраны окружающей среды охлаждающую жидкость необходимо собирать централизованно, используя ёмкость с делениями для последующей утилизации или переработки.
- Запрещается сливать охлаждающую жидкость в бытовые или промышленные водопроводные системы, связанные с обычным источником воды.
- Компоненты системы охлаждения расположены вблизи высоковольтных узлов, необходимо избегать попадания брызг охлаждающей жидкости на высоковольтные узлы.
- При демонтаже следите, чтобы в разъём жгута проводов не попала вода, необходимо закрыть его защитным колпачком, только после этого отсоединять трубку.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 12
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Двери багажника на электроприводе книга владельца
- Крышка багажника в сборе
- Крышка смотрового люка аккумуляторной батареи
- Аккумулятор книга владельца
- Открытие и закрытие капота
- Подъём и опускание автомобиля
- Нижняя защита переднего бампера в сборе
- Слив и заправка охлаждающей жидкости увеличителя запаса хода и отопителя
- защитная балка шасси
- Левая передняя нижняя защита днища
Снятие 4 шагов
-

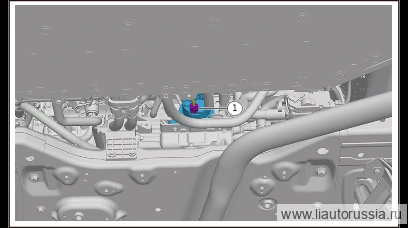

Отсоедините разъём(1 шт.) жгута проводов моторного отсека от электронного насоса ОЖ отопителя.
-

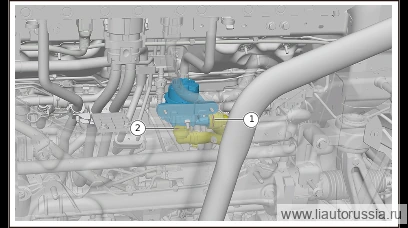

Снимите стопорную скобу соединения, отсоедините электронный насос ОЖ отопителя от подводящего шланга насоса ОЖ отопителя.
-
Снимите стопорную скобу соединения, отсоедините электронный насос ОЖ отопителя от отводящего шланга насоса ОЖ отопителя.
Примечание. Обязательно дождитесь остывания охлаждающей жидкости в магистрали перед демонтажем во избежание ожога! -

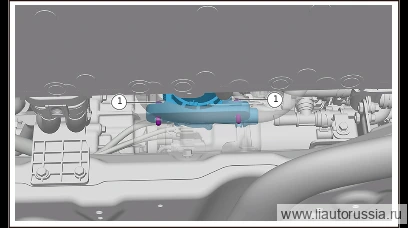

Выверните крепёжный болт(2 шт.) электронного насоса ОЖ отопителя, снимите электронный насос ОЖ отопителя.
🔧 головка 10 мм
Установка 4 шагов
-
Установите электронный насос ОЖ отопителя, установите крепёжный болт(2 шт.) электронного насоса ОЖ отопителя. Q1860625F61 Болт с шестигранной головкой и фланцем Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка 10 ммQ1860625F61 -
Подсоедините электронный насос ОЖ отопителя к подводящему шлангу насоса ОЖ отопителя, установите стопорную скобу соединения.
-
Подсоедините электронный насос ОЖ отопителя к отводящему шлангу насоса ОЖ отопителя, установите стопорную скобу соединения.
-
Подсоедините разъём(1 шт.) жгута проводов электронного насоса ОЖ отопителя.
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите электронный насос ОЖ отопителя, установите крепёжный болт(2… | 9±1 Н·м |
Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
- Приведение в соответствие версии программного обеспечения и версии прошивки автомобиля
