Шумоизоляционный мат левого амортизаторного стакана
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Оператор должен носить защитную обувь, рабочие перчатки, защитную каску и защитные очки.
- Во избежание ожогов запрещается снимать крышку бачка до остывания электродвигателя привода.
- Если крышка бачка снята до остывания электродвигателя привода и радиатора, система охлаждения выпустит горячую жидкость и пар под высоким давлением.
- При нагреве охлаждающей жидкости образуется пар, необходимо избегать вдыхания этого газа.
- При случайном вдыхании большого количества пара охлаждающей жидкости или её проглатывании необходимо немедленно выпить чистую воду, вызвать рвоту или немедленно обратиться за медицинской помощью.
- При демонтаже и монтаже модуля обращайтесь с ним осторожно, не допускайте ударов и падения модуля, чтобы не повредить его внутренние электронные компоненты.
- В целях охраны окружающей среды охлаждающую жидкость необходимо собирать централизованно, используя мерную тару, для последующей утилизации или переработки.
- Запрещается сливать охлаждающую жидкость в бытовую или промышленную систему водоснабжения, соединённую с обычным источником воды.
- Компоненты системы охлаждения расположены вблизи высоковольтных компонентов — не допускайте попадания охлаждающей жидкости на высоковольтные компоненты.
- При демонтаже следите, чтобы в разъём жгута проводов не попала вода — перед отсоединением трубки охлаждающей жидкости закройте его защитным колпачком.
- При снятии хомута крепления трубки охлаждающей жидкости обязательно используйте клещи для трубок, использование других инструментов запрещается, иначе это повредит хомут и нарушит герметичность.
- Используйте хомут трубки для пережатия шланга, чтобы сократить излишний расход охлаждающей жидкости.
Подготовительные работы 16
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Включение режима подъёма автомобиля
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Передняя защита моторного отсека
- Задний уплотнитель моторного отсека
- Левая защита моторного отсека в сборе
- Правая защита моторного отсека в сборе
- Декоративный колпачок
- Демонтаж и монтаж узла основного рычага и щётки стеклоочистителя
- Демонтаж и монтаж узла вспомогательного рычага и щётки стеклоочистителя
- Облицовочная панель вентиляции переднего щита в сборе
- Интегрированный расширительный бачок
- верхняя крышка электрощита моторного отсека
- ЭБУ двигателя
Снятие 4 шагов
-

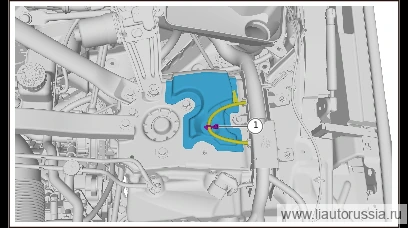

Отсоедините фиксирующий клипс жгута проводов моторного отсека (1 шт.), откиньте шумоизоляционный мат с внутренней стороны левого лонжерона моторного отсека.
-

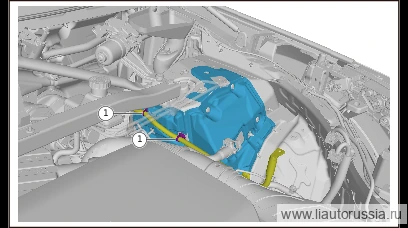

Отсоедините фиксатор жгута проводов основного питания блока предохранителей моторного отсека (2 шт.).
-

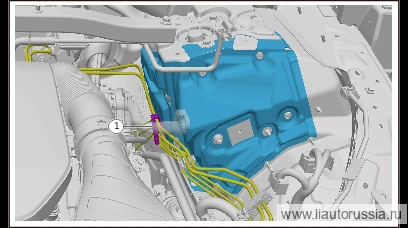

Отсоедините пятиканальный хомут трубки.
-

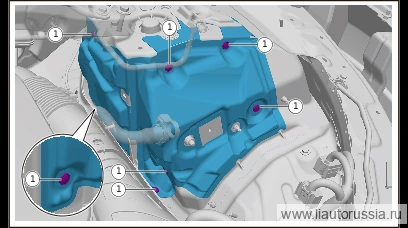

Расстыкуйте фиксирующую защёлку (7 шт.) шумоизоляционного мата левой опоры амортизатора, снимите шумоизоляционный мат левой опоры амортизатора.
Установка 4 шагов
-
Установите шумоизоляционный мат левого стакана амортизатора, установите фиксирующий клипс шумоизоляционного мата левого стакана амортизатора (7 шт.).
-
Установите пятипазовый хомут трубки.
-
Установите фиксирующую защёлку жгута проводов основного электропитания блока предохранителей моторного отсека (2 шт.).
-
Установите шумоизоляционный мат внутренней стороны левого лонжерона моторного отсека, установите фиксирующую защёлку жгута проводов моторного отсека (1 шт.).
