Компоненты каркаса корпуса центральной консоли — низкочастотная антенна салона

Центральная консоль · Li L7 2022–2023 · стр. 2554–2555 оригинала
2 шагов снятия2 шагов установки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Примечания

При демонтаже/монтаже не допускайте повреждения элементов салона.

Расположение детали

Качество исходного изображения, к сожалению, плохое.

Компоненты каркаса корпуса центральной консоли — низкочастотная антенна салона

Подготовительные работы 19

  1. Двери багажника на электроприводе книга владельца
  2. Аккумулятор книга владельца
  3. Двери автомобиля книга владельца
  4. задний воздуховыпускной дефлектор центральной консоли в сборе
  5. верхняя задняя крышка центральной консоли в сборе
  6. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
  7. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
  8. Сиденье водителя в сборе, деталь — левый кожух заднего конца направляющей сиденья водителя
  9. Узлы сиденья водителя в сборе — крышка правой стороны заднего конца направляющей водительского сиденья
  10. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
  11. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
  12. крышка заднего торца направляющей, левая сторона
  13. правый кожух заднего торца направляющей (переднее пассажирское)
  14. Сиденье водителя в сборе, деталь — сиденье водителя в сборе
  15. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
  16. левая нижняя облицовочная панель центральной консоли в сборе
  17. Компоненты центральной консоли в сборе — нижняя правая облицовочная панель центральной консоли в сборе
  18. задняя крышка центральной консоли в сборе
  19. Задний воздуховод центральной консоли в сборе.

Снятие 2 шагов

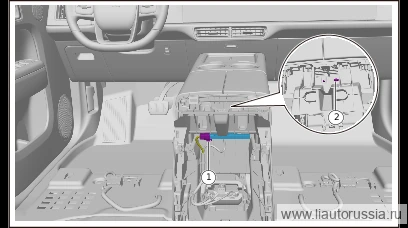

  1. С помощью пластиковой лопатки поддёните фиксатор (1 шт.) низкочастотной антенны салона, отсоедините воздуховод в сборе за центральной консолью.

  2. Отсоедините разъём жгута проводов низкочастотной антенны салона (1 шт.), снимите низкочастотную антенну салона.

Установка 2 шагов

  1. Шаг 1

    Подсоедините разъём жгута проводов низкочастотной антенны салона (1 шт.).

  2. Установите низкочастотную антенну салона, убедитесь, что фиксирующие защёлки низкочастотной антенны салона установлены до упора.
