Кронштейн левого переднего динамика окружающего звучания
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
При демонтаже/монтаже не допускайте повреждения элементов салона.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 32
- Двери автомобиля книга владельца
- Регулировка положения сиденья водителя в сборе
- Регулировка положения переднего пассажирского сиденья в сборе
- облицовка верхней части левой стойки A в сборе
- облицовка верхней части правой стойки А в сборе
- Компоненты обивки левой боковины кузова — средняя облицовка левой стойки B в сборе
- средняя облицовка правой стойки B в сборе
- облицовка верхней части левой стойки B в сборе.
- облицовка верхней части правой стойки B в сборе.
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Подушка сиденья второго ряда в сборе — подушка сиденья второго ряда в сборе
- Складывание и поднятие спинки сиденья второго ряда
- Подушка сиденья второго ряда в сборе — левое боковое крыло второго ряда в сборе
- Подушка сиденья второго ряда в сборе — правое боковое крыло второго ряда в сборе
- облицовка верхней части левой стойки D в сборе.
- Компоненты обивки правой боковины кузова — облицовка верхней части правой стойки D в сборе
- облицовка верхней части левой стойки C в сборе
- Компоненты обивки правой боковины кузова — облицовка верхней части правой стойки C в сборе
- Поручень потолка переднего ряда в сборе
- Поручень потолка переднего ряда в сборе
- Поручень потолка заднего левого ряда в сборе
- Поручень потолка заднего ряда справа в сборе
- кожух потолочного мультимедийного экрана в сборе
- Верхний кожух внутреннего зеркала заднего вида в сборе
- Нижний кожух внутреннего зеркала заднего вида в сборе
- передний плафон освещения для чтения в сборе
- Левый солнцезащитный козырёк в сборе
- Правый солнцезащитный козырёк в сборе
- Крепёжный крючок солнцезащитного козырька
- Крепёжный крючок солнцезащитного козырька
- Демонтаж/монтаж узла потолка
Снятие 1 шагов
-

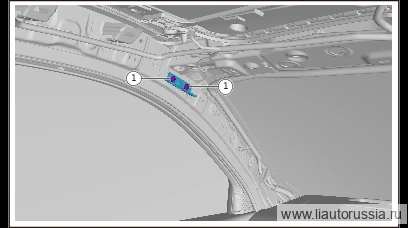

Выверните крепёжные болты кронштейна левого переднего динамика окружающего звучания (2 шт.), снимите кронштейн левого переднего динамика окружающего звучания.
🔧 торцевая головка T30
Установка 1 шагов
-
Установите кронштейн левого переднего динамика окружающего звучания, установите крепёжные болты кронштейна левого переднего динамика окружающего звучания (2 шт.). M01-89010049 Болт с фланцем и головкой TORX (внутренний шестигранник) Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 торцевая головка T30M01-89010049
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите кронштейн левого переднего динамика окружающего звучания, у… | 9±1 Н·м |
