Блок управления электроприводом подножки в сборе — Блоки управления
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 13
- Двери автомобиля книга владельца
- Регулировка положения сиденья водителя в сборе
- Регулировка положения переднего пассажирского сиденья в сборе
- Двери багажника на электроприводе книга владельца
- Крышка багажника в сборе
- Крышка смотрового люка аккумуляторной батареи
- Аккумулятор книга владельца
- Сиденье водителя в сборе, деталь — сиденье водителя в сборе
- левая защитная панель ножного пространства в сборе
- левая нижняя облицовочная панель центральной консоли в сборе
- Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
- правая защитная панель в ногах в сборе
- Компоненты центральной консоли в сборе — нижняя правая облицовочная панель центральной консоли в сборе
Снятие 3 шагов
-

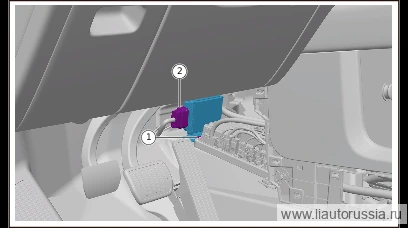

Отсоедините разъём жгута проводов блока управления электроприводом подножки в сборе (1 шт.).
-
Выверните крепёжные болты блока управления электроприводом подножки в сборе (1 шт.).
🔧 головка 10 мм -
Выверните крепёжные болты блока управления электроприводом подножки в сборе (1 шт.), снимите блок управления электроприводом подножки в сборе.
🔧 головка 10 мм
Установка 3 шагов
-
Установите блок управления электроприводом подножки в сборе, установите крепёжные болты блока управления электроприводом подножки в сборе (1 шт.). Q140B0630F71L комплект болта с шестигранной головкой и плоской шайбой Момент затяжки: 6±1 Н·м
⚙︎ 6±1 Н·м🔧 торцевая головка 10 мм -
Подсоедините разъём жгута проводов блока управления электроприводом подножки в сборе (1 шт.).
-
Установите блок управления электроприводом подножки в сборе, установите крепёжные болты блока управления электроприводом подножки в сборе (1 шт.). Q140B0630F71L комплект болта с шестигранной головкой и плоской шайбой Момент затяжки: 6±1 Н·м
⚙︎ 6±1 Н·м🔧 головка 10 мм
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите блок управления электроприводом подножки в сборе, установит… | 6±1 Н·м |
| Установите блок управления электроприводом подножки в сборе, установит… | 6±1 Н·м |
Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
- Процедура замены блока управления электроприводной подножки
- Приведение в соответствие версии программного обеспечения и версии прошивки автомобиля
- Самообучение электрической подножки
