Высоковольтный жгут проводов от тяговой аккумуляторной батареи до блока зарядки-распределения в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- При нагревании охлаждающей жидкости образуется пар, следует избегать вдыхания данного газа.
- При случайном вдыхании большого количества паров охлаждающей жидкости или попадании охлаждающей жидкости внутрь организма необходимо немедленно выпить чистой воды и вызвать рвоту принудительно, либо немедленно обратиться за медицинской помощью.
- Во избежание опасности ожога запрещается открывать крышку расширительного бачка после длительной работы автомобиля, иначе кипящая жидкость и высокотемпературный пар могут причинить вред человеку; данную операцию следует выполнять после остывания охлаждающей жидкости.
- Пока система электропитания автомобиля не отключена, электронный вентилятор может включиться в любой момент, категорически запрещается протягивать руку в зону вращения вентилятора.
- В процессе отключения высокого напряжения, снятия напряжения и проверки на отсутствие напряжения работы должен выполнять персонал, имеющий удостоверение электрика по низкому напряжению (IC-карту), в высоковольтных изоляционных перчатках; при этом необходимо обеспечить собственную изоляционную защиту, запрещается иметь при себе металлические предметы.
- Для защиты окружающей среды охлаждающую жидкость необходимо централизованно собирать и обрабатывать, используя для сбора мерную ёмкость с делениями, для последующей утилизации или переработки.
- Запрещается сливать охлаждающую жидкость в бытовую или промышленную систему водоснабжения, соединённую с обычным источником воды.
- Компоненты системы охлаждения расположены вблизи высоковольтных компонентов, необходимо избегать попадания брызг охлаждающей жидкости на высоковольтные компоненты.
- При демонтаже фиксирующих хомутов трубок обязательно используйте клещи для хомутов, запрещается использовать другие инструменты, иначе это повредит хомут и ухудшит уплотнение.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 19
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Сервисная процедура разблокировки электронного стояночного тормоза
- Включение режима подъёма автомобиля
- Двери багажника на электроприводе книга владельца
- Защитная крышка багажника
- Ящик для инструмента в багажнике
- Аккумулятор книга владельца
- Высоковольтная система книга владельца
- Подъём и опускание автомобиля
- Нижняя защита переднего бампера в сборе
- Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
- Колесо в сборе (алюминиевое)
- Колесо в сборе (алюминиевое)
- Задний глушитель в сборе
- Защита топливного бака
- Корпус защиты адсорбера в сборе
- Нижняя крышка кронштейна высоковольтного жгута проводов от аккумуляторной батареи до блока зарядки-распределения в сборе
- Демонтаж/монтаж узла заднего подрамника в сборе
Снятие 5 шагов
-

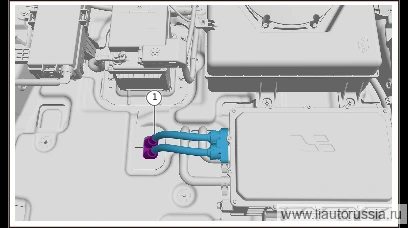

Отсоедините соединение резиновой заглушки высоковольтного жгута проводов от тяговой аккумуляторной батареи до блока зарядки-распределения в сборе с кузовом.
-

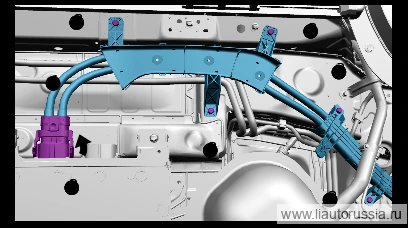

Разблокируйте фиксатор. 2 . Медленно потяните вспомогательную рукоятку в направлении стрелки до упора, отсоедините разъём высоковольтного жгута проводов от тяговой аккумуляторной батареи до заднего электродвигателя (1 шт.).
-

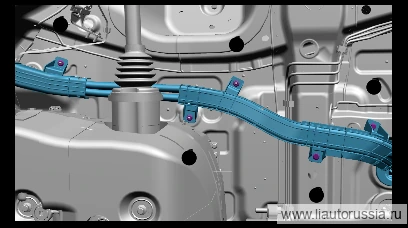

Выверните крепёжный болт (5 шт.) высоковольтного жгута проводов от тяговой аккумуляторной батареи к заднему электродвигателю.
🔧 головка 10 мм -
Выверните крепёжную гайку (3 шт.) высоковольтного жгута проводов от тяговой аккумуляторной батареи к узлу зарядки и распределения питания в сборе.
🔧 головка 10 мм -

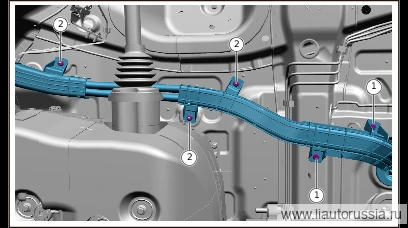

Выверните крепёжный болт высоковольтного жгута проводов от тяговой аккумуляторной батареи до заднего электродвигателя (2 шт.), снимите высоковольтный жгут проводов от тяговой аккумуляторной батареи до блока зарядки-распределения в сборе.
🔧 головка 10 мм
Установка 5 шагов
-
Установите высоковольтный жгут проводов от тяговой аккумуляторной батареи к блоку заряда и распределения электроэнергии в сборе, установите болт крепления (2 шт.) высоковольтного жгута проводов от тяговой аккумуляторной батареи к блоку заряда и распределения электроэнергии в сборе. Q1860616F70 Шестигранный фланцевый болт Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка 10 ммQ1860616F70 -
Установите крепёжную гайку (3 шт.) высоковольтного жгута проводов от тяговой аккумуляторной батареи к блоку заряда и распределения питания в сборе. Шестигранная фланцевая гайка Q32006F61 Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка 10 мм -
Установите крепёжный болт (5 шт.) высоковольтного жгута проводов от тяговой аккумуляторной батареи к узлу зарядки и распределения питания в сборе. Q1860616F70 шестигранный фланцевый болт Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка 10 ммQ1860616F70 -

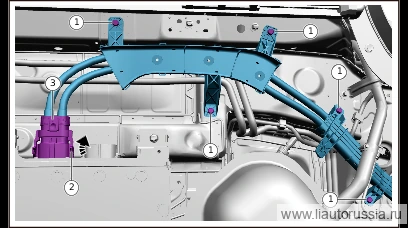

Подсоедините разъём жгута проводов высоковольтного жгута проводов от тяговой аккумуляторной батареи до блока зарядки-распределения в сборе (1 шт.), установите усилительную рукоятку в направлении стрелки до упора. 3. Зафиксируйте фиксатор.
-
Установите резиновую заглушку высоковольтного жгута проводов от тяговой аккумуляторной батареи к блоку заряда и распределения электроэнергии в сборе.
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите высоковольтный жгут проводов от тяговой аккумуляторной бата… | 9±1 Н·м |
| Установите крепёжную гайку (3 шт.) высоковольтного жгута проводов от т… | 9±1 Н·м |
| Установите крепёжный болт (5 шт.) высоковольтного жгута проводов от тя… | 9±1 Н·м |
