Высоковольтный жгут проводов от тяговой аккумуляторной батареи к переднему электродвигателю

Подготовительные работы 15

1. Двери автомобиля книга владельца
2. Включение режима подъёма автомобиля
3. Открытие и закрытие капота
4. Передняя защита моторного отсека
5. Компоненты воздушного фильтра — Впускной патрубок воздушного фильтра в сборе
6. Впускной шланг воздушного фильтра
7. Защитный кожух высоковольтного жгута проводов от тяговой аккумуляторной батареи к переднему электродвигателю
8. Двери багажника на электроприводе книга владельца
9. Аккумулятор книга владельца
10. Защитная крышка багажника
11. Ящик для инструмента в багажнике
12. Высоковольтная система книга владельца
13. Подъём и опускание автомобиля
14. защитная балка шасси
15. Левая передняя нижняя защита днища

Снятие 7 шагов

1. 1

   Разблокируйте фиксатор. 2 . Медленно потяните рычаг усилителя в направлении стрелки до упора, отсоедините разъём (1 шт.) высоковольтного жгута от тяговой батареи к переднему электродвигателю.

2.

   2

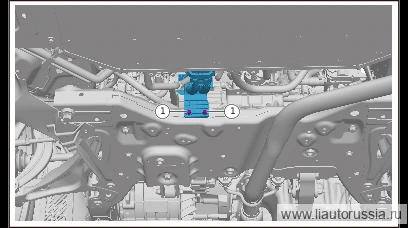

   Выверните болт крепления высоковольтного жгута проводов от тяговой батареи к переднему электродвигателю (2 шт.).

   🔧 головка 10 мм

3.

   3

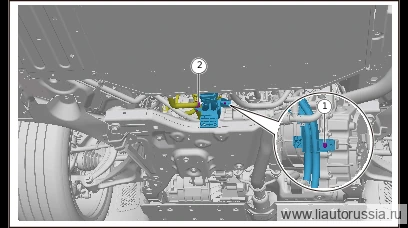

   Выверните крепёжный болт высоковольтного жгута проводов от тяговой аккумуляторной батареи до переднего электродвигателя (1 шт.).

   🔧 головка 10 мм
4. 4

   Расстыкуйте фиксатор (1 шт.) отводящего шланга насоса ОЖ заднего электродвигателя.

5.

   5

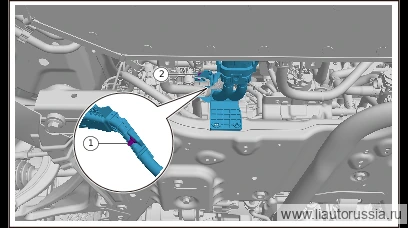

   Отсоедините фиксатор (1 шт.) высоковольтного жгута проводов от тяговой аккумуляторной батареи к переднему электродвигателю.
6. 6

   Выверните крепёжный болт (1 шт.) высоковольтного жгута проводов от тяговой аккумуляторной батареи к переднему электродвигателю.

   🔧 головка 10 мм

7.

   7

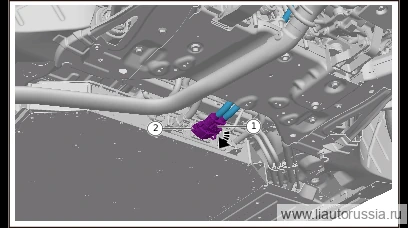

   Разблокируйте фиксатор. 2. Медленно потяните усилительную рукоятку в направлении стрелки до упора, отсоедините разъём жгута проводов высоковольтного жгута проводов от тяговой аккумуляторной батареи до переднего электродвигателя (1 шт.), снимите высоковольтный жгут проводов от тяговой аккумуляторной батареи до переднего электродвигателя.

Установка 7 шагов

1.

   1

   Установите высоковольтный жгут проводов от тяговой аккумуляторной батареи к переднему электродвигателю, подсоедините разъём высоковольтного жгута проводов от тяговой аккумуляторной батареи к переднему электродвигателю (1 шт.), установите рычаг-усилитель в направлении стрелки до упора. 2. Заблокируйте фиксатор.

2.

   2

   Установите крепёжный болт (1 шт.) высоковольтного жгута проводов от тяговой аккумуляторной батареи к переднему электродвигателю. Q1860616F70 Шестигранный фланцевый болт Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 головка 10 ммQ1860616F70
3. 3

   Установите фиксатор (1 шт.) высоковольтного жгута проводов от тяговой аккумуляторной батареи к переднему электродвигателю.

4.

   4

   Установите фиксатор отводящего водяного шланга насоса ОЖ заднего электродвигателя (1 шт.).
5. 5

   Установите крепёжный болт (1 шт.) высоковольтного жгута проводов от тяговой аккумуляторной батареи к переднему электродвигателю. Q1860616F70 Шестигранный фланцевый болт Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 головка 10 ммQ1860616F70

6.

   6

   Установите крепежные болты высоковольтного жгута от тяговой аккумуляторной батареи к переднему электродвигателю (2 шт.). Q1860616F70 болт с шестигранной фланцевой головкой Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 головка 10 ммQ1860616F70

7.

   7

   Подсоедините разъём высоковольтного жгута проводов от тяговой аккумуляторной батареи к переднему электродвигателю (1 шт.), медленно потяните рычаг-усилитель в направлении стрелки до упора. 2. Заблокируйте фиксатор.

Моменты затяжки — сводка
