Видеожгут HU-ADAS

Низковольтные жгуты · Li L7 2022–2023 · стр. 2123–2124 оригинала
4 шагов снятия1 шагов установки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Расположение детали

Качество исходного изображения, к сожалению, плохое.

Видеожгут HU-ADAS

Подготовительные работы 20

  1. Двери автомобиля книга владельца
  2. Регулировка положения сиденья водителя в сборе
  3. Регулировка положения переднего пассажирского сиденья в сборе
  4. Двери багажника на электроприводе книга владельца
  5. Аккумулятор книга владельца
  6. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
  7. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
  8. Сиденье водителя в сборе, деталь — левый кожух заднего конца направляющей сиденья водителя
  9. Узлы сиденья водителя в сборе — крышка правой стороны заднего конца направляющей водительского сиденья
  10. Сиденье водителя в сборе, деталь — сиденье водителя в сборе
  11. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
  12. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
  13. крышка заднего торца направляющей, левая сторона
  14. правый кожух заднего торца направляющей (переднее пассажирское)
  15. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
  16. левая нижняя облицовочная панель центральной консоли в сборе
  17. Компоненты центральной консоли в сборе — нижняя правая облицовочная панель центральной консоли в сборе
  18. корпус центральной консоли в сборе
  19. Передняя секция центрального воздуховода обдува лица второго ряда
  20. Нагнетательный вентилятор в сборе.

Снятие 4 шагов

  1. Обрежьте разъём видеожгута HU-ADAS.

  2. Оберните видеожгут проводов HU-ADAS термоусадочной трубкой.

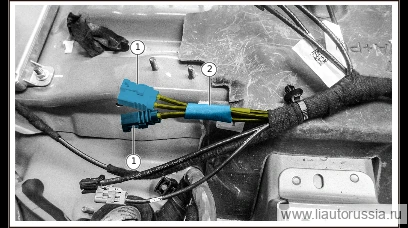

  3. Шаг 3

    Обрежьте разъём видеожгута HU-ADAS.

  4. Оберните видеожгут HU-ADAS термоплавкой трубкой.

Установка 1 шагов

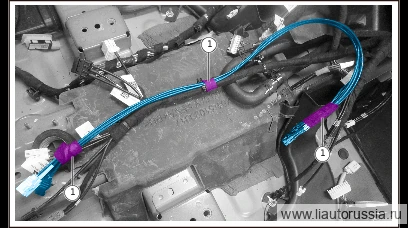

  1. Шаг 1

    С помощью тканевой ленты примотайте видеожгут проводов HU-ADAS к жгуту проводов панели приборов в сборе.
