Нижняя часть в сборе второй защитной перегородки

Подготовительные работы 15

1. Двери автомобиля книга владельца
2. Открытие и закрытие капота
3. Декоративный колпачок
4. Демонтаж и монтаж узла основного рычага и щётки стеклоочистителя
5. Демонтаж и монтаж узла вспомогательного рычага и щётки стеклоочистителя
6. Передняя защита моторного отсека
7. Задний уплотнитель моторного отсека
8. Левая защита моторного отсека в сборе
9. Правая защита моторного отсека в сборе
10. Верхний узел второй защитной стенки в сборе
11. Компоненты передней части кузова — соединительная балка правой передней стойки амортизатора
12. Кузов, передние компоненты — Передняя соединительная поперечина стаканов амортизаторов
13. Декоративный кожух двигателя в сборе
14. Воздушный фильтр в сборе
15. Воздуховод наружной циркуляции в сборе

Снятие 8 шагов

1.

   1

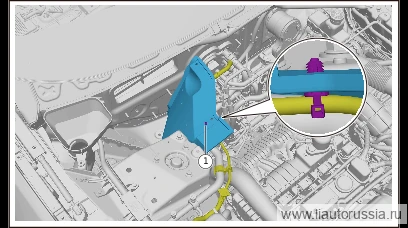

   Отсоедините фиксирующие защёлки трубки удаления воздуха отопителя в сборе (1 шт.).

2.

   2

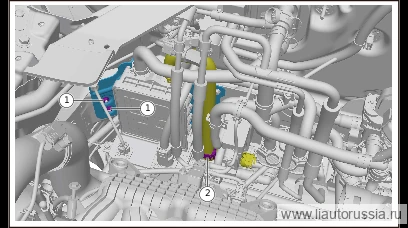

   Выверните гайку крепления кронштейна высоковольтного жидкостного отопителя (2 шт.).

   🔧 головка 10 мм
3. 3

   Отсоедините фиксирующую защёлку (1 шт.) отводящего шланга насоса отопителя, отведите отводящий шланг насоса отопителя в сторону.

   Примечание. Обязательно дождитесь остывания температуры охлаждающей жидкости в трубопроводе перед перемещением водяного шланга во избежание ожога высокой температурой!

4.

   4

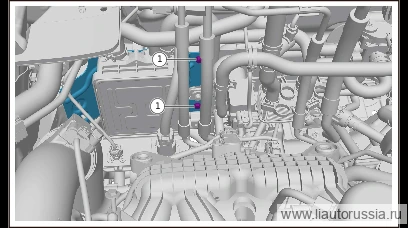

   Выверните крепёжные болты (2 шт.) кронштейна высоковольтного водяного отопителя, отсоедините кронштейн высоковольтного водяного отопителя.

   🔧 торцевая головка 10 мм

5.

   5

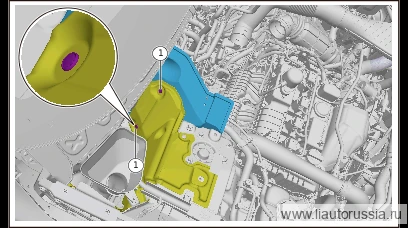

   Отсоедините защёлки внутреннего шумоизоляционного мата правого лонжерона моторного отсека (2 шт.), отведите внутренний шумоизоляционный мат правого лонжерона моторного отсека в сторону.

6.

   6

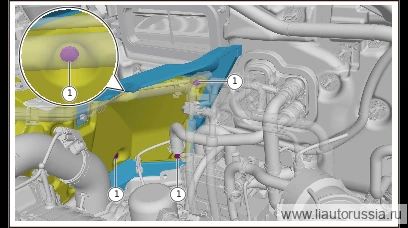

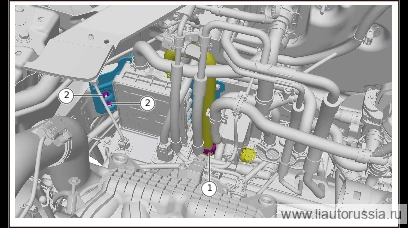

   Отсоедините фиксаторы шумоизоляционного мата перегородки моторного отсека в сборе (4 шт.), отведите шумоизоляционный мат перегородки моторного отсека в сборе в сторону.

7.

   7

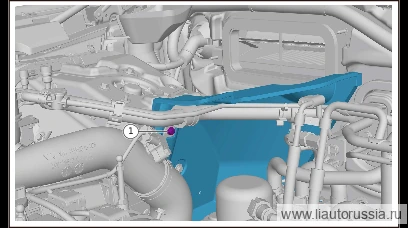

   Выверните крепёжный болт (1 шт.) нижнего узла второй защитной стенки в сборе.

   🔧 головка 10 мм

8.

   8

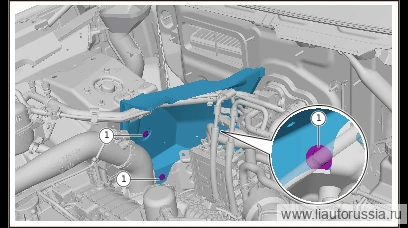

   Выверните крепёжные болты (3 шт.) нижней части второй защитной перегородки в сборе, снимите нижнюю часть второй защитной перегородки в сборе.

   🔧 торцевая головка 10 мм

Установка 8 шагов

1.

   1

   Установите нижнюю часть в сборе второй защитной перегородки, установите крепёжные болты нижней части в сборе второй защитной перегородки (3 шт.). Q146B0622F62L комплект шестигранного болта, пружинной шайбы и плоской шайбы Момент затяжки: 8±1 Н·м

   ⚙︎ 8±1 Н·м🔧 головка 10 мм

2.

   2

   Установите крепёжные болты нижней части перегородки моторного отсека в сборе (1 шт.). Q1860616F70 Болт с шестигранной фланцевой головкой Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 головка 10 ммQ1860616F70

3.

   3

   Установите шумоизоляционный мат узла второй защитной стенки в сборе, установите защёлку (4 шт.) шумоизоляционного мата узла второй защитной стенки в сборе.

4.

   4

   Установите шумоизоляционный мат внутренней стороны правой боковой балки моторного отсека, установите защёлки шумоизоляционного мата внутренней стороны правой боковой балки моторного отсека (2 шт.).

5.

   5

   Установите кронштейн высоковольтного жидкостного подогревателя, установите крепёжные болты кронштейна высоковольтного жидкостного подогревателя (2 шт.). Q1860616F70 Шестигранный фланцевый болт Момент затяжки: 9±1 Н·м Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м⚙︎ 9±1 Н·мQ1860616F70

6.

   6

   Установите фиксатор отводящего шланга насоса ОЖ отопителя (1 шт.).
7. 7

   Установите крепёжную гайку (2 шт.) кронштейна высоковольтного водяного обогревателя. Q32006F61 Гайка фланцевая шестигранная Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 головка 10 мм

8.

   8

   Установите фиксирующую защёлку (1 шт.) патрубка удаления воздуха отопителя в сборе.

Моменты затяжки — сводка
