Механический водяной насос в сборе

Специальный инструмент

№	Код	Наименование	Вид	Назначение
1	ZM3V1XWTEV	Инструмент для демонтажа/монтажа шкива водяного насоса		Демонтаж/монтаж шкива
2	3TYV99GUJ4	Инструмент для демонтажа/монтажа шкива водяного насоса		Демонтаж/монтаж шкива

Подготовительные работы 9

1. Двери автомобиля книга владельца
2. Открытие и закрытие капота
3. Подъём и опускание автомобиля
4. Колесо в сборе
5. Правая передняя колёсная арка
6. Задняя защитная панель передней части днища
7. Нижняя защита переднего бампера в сборе
8. Заправка охлаждающей жидкости увеличителя запаса хода и системы отопления
9. Шкив и натяжной ролик, узел — Ремень

Снятие 6 шагов

1.

   1

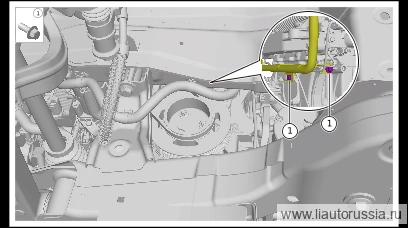

   Выверните болты крепления трубки расширительного бачка (2 шт.).

   🔧 головка 10 мм

2.

   2

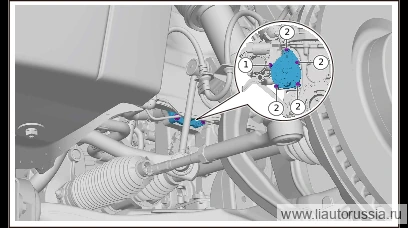

   Отсоедините фиксатор жгута проводов двигателя (1 шт.).
3. 3

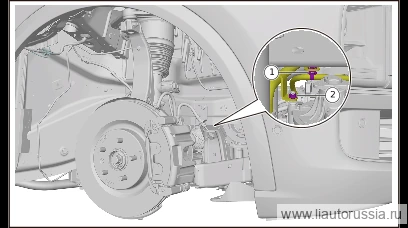

   Выверните крепёжные гайки трубки подпитки (1 шт.), отведите трубку подпитки в сторону.

   🔧 головка 10 мм

4.

   4

   Выверните крепёжные болты механического водяного насоса в сборе (4 шт.).

   🔧 головка 10 мм
5. 5

   Выверните крепёжные гайки механического водяного насоса в сборе (1 шт.), снимите механический водяной насос в сборе.

   🔧 головка 10 ммодноразовая деталь

   Примечание. Уплотнительное кольцо водяного насоса 1003362 является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять его новой деталью.

6.

   6

   С помощью инструмента выверните крепёжные болты шкива водяного насоса (3 шт.), снимите шкив водяного насоса. ).

   🔧 инструмент для демонтажа/монтажа шкива водяного насоса и головка 10 мм Примечание: сначала с помощью инструмента для демонтажа/монтажа шкива водяного насоса и головки 10 мм ослабьте крепёжные болты шкива водяного насоса, после ослабления снимите инструмент для демонтажа/монтажа шкива водяного насоса; затем с помощью головки 10 мм выверните крепёжные болты шкива водяного насоса (3 шт

Установка 6 шагов

1.

   1

   Установите шкив насоса ОЖ, используя инструмент установите крепёжный болт шкива насоса ОЖ (3 шт.). Момент затяжки: 8±1.2 Н·м ); затем с помощью приспособления для монтажа/демонтажа шкива насоса ОЖ и головки 10 мм затяните крепёжный болт шкива насоса ОЖ, после затяжки снимите приспособление для монтажа/демонтажа шкива насоса ОЖ.

   ⚙︎ 8±1.2 Н·м🔧 приспособление для монтажа/демонтажа шкива насоса ОЖ и 10 мм головка Примечание: сначала головкой 10 мм установите крепёжный болт шкива насоса ОЖ (3 шт

2.

   2

   Установите механический водяной насос в сборе, установите крепёжную гайку механического водяного насоса в сборе (1 шт.).

   ⚙︎ 9(7.7~10.4) Н·м🔧 головка 10 ммодноразовая деталь

   Примечание

   • Уплотнительное кольцо водяного насоса 1003362 является одноразовой деталью, после каждого демонтажа необходимо устанавливать новую деталь.
   • Гайка с фланцем ST00026 Момент затяжки: 9(7,7~10,4) Нм.
3. 3

   Установите крепёжный болт механического водяного насоса в сборе (4 шт.). Шестигранный болт с фланцем ST00032 Момент затяжки: 9(7,7~10,4) Нм

   ⚙︎ 9(7.7~10.4) Н·м🔧 головка Внимание: при установке механического водяного насоса в сборе необходимо проверить крыльчатку водяного насоса на целостность и отсутствие повреждений 10 мм

4.

   4

   Установите трубку подпитки, установите гайку крепления трубки подпитки (1 шт.). ST00026 фланцевая гайка Момент затяжки: 10±1 Н·м

   ⚙︎ 10±1 Н·м🔧 головка 10 мм
5. 5

   Установите фиксатор жгута проводов двигателя (1 шт.).

6.

   6

   Установите крепёжный болт трубки подпитки (2 шт.). Болт с шестигранной фланцевой головкой ST00032 Момент затяжки: 10±1 Н·м

   ⚙︎ 10±1 Н·м🔧 головка 10 мм

Моменты затяжки — сводка
