Сальник полуоси — Задний электропривод (Juyi)
Задний электропривод (Juyi) · Li L6 2024 · стр. 828–829 оригинала
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Специальный инструмент
| № | Код | Наименование | Вид | Назначение |
|---|---|---|---|---|
| 1 | ZG31DVG9K1 | Инструмент для установки сальника приводного вала (Juyi) |  | Установите сальник приводного вала |
Подготовительные работы 12
- Двери автомобиля книга владельца
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Подъём и опускание автомобиля
- Слив и заправка масла заднего редуктора
- шумоизоляционный мат заднего приводного электродвигателя
- Колесо в сборе
- Стопорная гайка приводного вала
- Компоненты заднего тормоза — задний тормозной диск
- Выпрессуйте левый задний приводной вал из ступичного подшипника
- Демонтаж/монтаж левого заднего поворотного кулака с узлом подшипника ступицы
- Левый задний приводной вал в сборе
Снятие 1 шагов
-
Используя рожковый гаечный ключ в качестве опоры, установите инструмент для демонтажа сальника полуоси (съёмник сальника) в положение, указанное стрелкой, и подденьте сальник полуоси.
одноразовая детальПримечание- При демонтаже соблюдайте меры защиты, не допускайте повреждения корпуса заднего электропривода в сборе.
- Сальник полуоси LAA-90000273 является одноразовой деталью, при каждом демонтаже и монтаже необходимо заменять его на новую деталь.
Установка 2 шагов
-

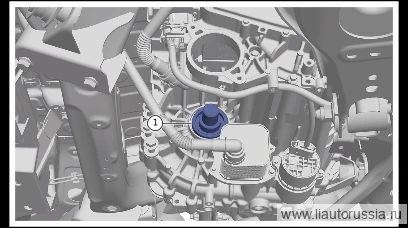

Установите сальник полуоси (левый задний) на приспособление для установки сальника полуоси (левый задний).
🔧 Li-1002042 приспособление для установки сальника приводного вала -
С помощью инструмента установите сальник полуоси (левый задний).
🔧 Li-1002042, инструмент для установки сальника приводного валаПримечание- Перед установкой нанесите небольшое количество масла редуктора на посадочную поверхность сальника полуоси (левый задний).
- В процессе установки не допускайте повреждения кромки сальника! После запрессовки нанесите масло редуктора на кромку.
- Сальник полуоси (левый задний) — деталь одноразового использования, повторное использование не допускается.
Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
- Процедура замены заднего электропривода в сборе и блока управления
- Приведение в соответствие версии программного обеспечения и версии прошивки автомобиля
- Загрузка начального угла после замены заднего электропривода в сборе
- Регулировка углов установки колёс (развал-схождение)
- Калибровка кругового обзора 360°
- Калибровка MAX камер переднего и заднего вида, а также передней телефото-камеры
- Калибровка камеры кругового обзора — MAX
- Калибровка камер переднего/заднего вида и кругового обзора ADPRO.
- Калибровка лидара - MAX
