Левый задний приводной вал в сборе

Специальный инструмент

№	Код	Наименование	Вид	Назначение
1	WZ1ZAZ841G	Инструмент защиты сальника заднего приводного вала		Служит для облегчения установки и позиционирования сальника, защищает сальник от повреждений

Подготовительные работы 11

1. Двери автомобиля книга владельца
2. Двери багажника на электроприводе книга владельца
3. Аккумулятор книга владельца
4. Подъём и опускание автомобиля
5. Колесо в сборе
6. Стопорная гайка приводного вала
7. Компоненты заднего тормоза — задний тормозной диск
8. шумоизоляционный мат заднего приводного электродвигателя
9. Слив и заправка масла заднего редуктора
10. Выпрессуйте левый задний приводной вал из ступичного подшипника
11. Демонтаж/монтаж левого заднего поворотного кулака с узлом подшипника ступицы

Снятие 1 шагов

1. 1

   Выверните крепёжный болт левого заднего приводного вала в сборе (2 шт.), затем, удерживая корпус внутреннего шарнира и вал, снимите левый задний приводной вал в сборе строго горизонтально.

   🔧 головка Внимание: в процессе демонтажа и монтажа обязательно соблюдайте горизонтальное положение, чтобы шлицы приводного вала в сборе не повредили кромку сальника сдвоенного электродвигателя с редуктором в сборе 10 мм

   Примечание. При демонтаже, монтаже и перемещении приводного вала соблюдайте осторожность, избегайте ударов и повреждений, чтобы не деформировать лакокрасочное покрытие приводного вала, пыльник, хомуты, защитный чехол, а также шлицы, резьбу, шейку под сальник и другие прецизионно обработанные поверхности.

Установка 3 шагов

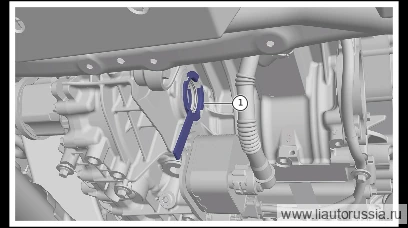

1.

   1

   Установите защитное приспособление для сальника полуоси заднего редуктора. Специальный

   🔧 Li-1002002A или Li-1002002B защитное приспособление для сальника приводного вала заднего моста (выбрать один из двух)

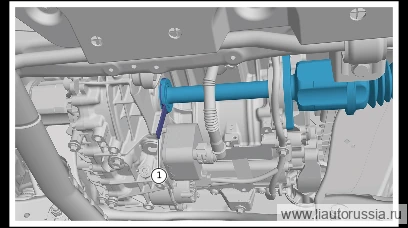

2.

   2

   Установите левый приводной вал в сборе, снимите защитное приспособление для сальника полуоси левого редуктора.

   Примечание

   • В процессе демонтажа/монтажа обязательно удерживайте вал строго горизонтально, чтобы шлицы приводного вала в сборе не повредили кромку сальника узла «два электродвигателя с редуктором» в сборе.
   • При демонтаже, монтаже и перемещении приводного вала обращайтесь с ним осторожно, избегайте ударов и деформации на прецизионно обработанных участках — лакокрасочном покрытии, защитном чехле, хомутах, пыльнике, а также шлицах, резьбе, посадочном месте под сальник и т. п.

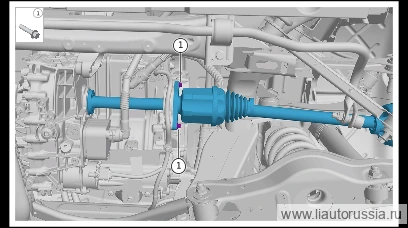

3.

   3

   Установите крепёжный болт (2 шт.) левого заднего приводного вала в сборе. X01-89184835 болт с шестигранной головкой и фланцем Момент затяжки: 23±2 Н·м

   ⚙︎ 23±2 Н·м🔧 торцевая головка 10 ммX01-89184835

Моменты затяжки — сводка

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

• Регулировка углов установки колёс (развал-схождение)
• Калибровка кругового обзора 360°
• Калибровка MAX камер переднего и заднего вида, а также передней телефото-камеры
• Калибровка камеры кругового обзора — MAX
• Калибровка камер переднего/заднего вида и кругового обзора ADPRO.
• Калибровка лидара - MAX
