Компоненты заднего тормоза — задний тормозной диск

Специальный инструмент

№	Код	Наименование	Вид	Назначение
1	P4OUVU3TUG	Переходной кабель инструмента разблокировки EPB		Разблокируйте стояночный тормоз EPB неисправного автомобиля

Подготовительные работы 6

1. Двери автомобиля книга владельца
2. Сервисная процедура разблокировки электронного стояночного тормоза
3. Двери багажника на электроприводе книга владельца
4. Аккумулятор книга владельца
5. Подъём и опускание автомобиля
6. Колесо в сборе

Снятие 5 шагов

1.

   1

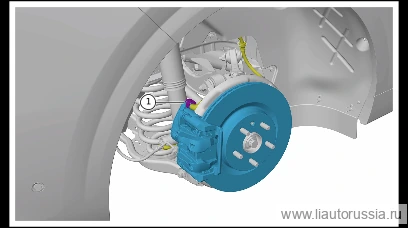

   Отсоедините разъём жгута проводов правого заднего тормозного суппорта в сборе (1 шт.).
2. 2

   Переведите разъём для разблокировки суппорта на переходник — коннектор модель 09444024. 2 . Сначала закрепите зажимы питания инструмента на положительной и отрицательной клеммах аккумулятора 12В, убедитесь, что индикатор питания на блоке управления загорелся;
3. 3

   Подсоедините разъём электродвигателя к порту EPB на тормозном диске, поверните ручку на блоке управления, чтобы электродвигатель EPB вращался вперёд и назад, тем самым выполнив разблокировку EPB.

4.

   4

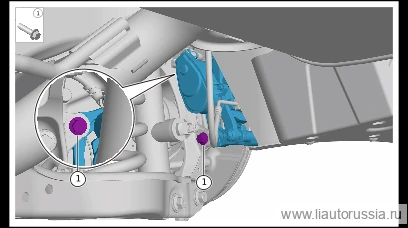

   Выверните крепёжный болт(2 шт.) правого заднего тормозного суппорта в сборе, отсоедините правый задний тормозной суппорт в сборе от правого заднего поворотного кулака в сборе.

   🔧 головка Внимание: с помощью крюка подвесьте правый задний тормозной суппорт в сборе на раме 15 мм

5.

   5

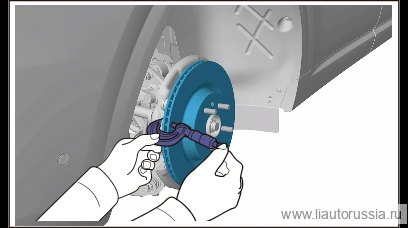

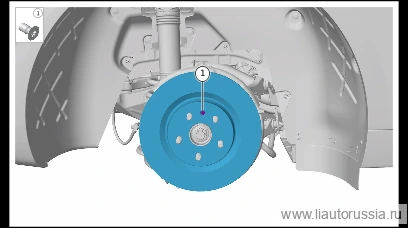

   Выверните крепёжный винт (1 шт.) заднего тормозного диска (правого), снимите задний тормозной диск (правый).

   🔧 торцевая головка-бита Внимание: винт с потайной головкой и внутренним шестигранным шлицем «звёздочка» Q2580612T1F61 является деталью одноразового использования, при каждой разборке/сборке необходимо заменять новой деталью T25Q2580612T1F61одноразовая деталь

Установка 4 шагов

1.

   1

   Установите задний тормозной диск (правый), установите крепёжные винты заднего тормозного диска (правого) (1 шт.). Q2580612T1F61 Винт с потайной головкой и внутренним шестигранным профилем Torx Момент затяжки: 12±1 Н·м

   ⚙︎ 12±1 Н·м🔧 торцевая головка T25 Внимание: Q2580612T1F61 винт с потайной головкой и внутренним шестигранным профилем Torx является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять на новую детальQ2580612T1F61одноразовая деталь

2.

   2

   Установите правый задний тормозной суппорт в сборе, установите крепёжный болт(2 шт.) правого заднего тормозного суппорта в сборе. Q1841245TF61 болт с шестигранной головкой и фланцем Момент затяжки: 45 Н·м+45°

   ⚙︎ 45 Н·м+45°🔧 головка 15 ммQ1841245TF61

3.

   3

   Подсоедините разъём жгута проводов правого заднего тормозного суппорта в сборе (1 шт.).

   Примечание. После завершения замены нажмите педаль тормоза 3–5 раз, затем подавайте питание.

4.

   4

   ★★★★★ Меры предосторожности: 1. Рекомендуется регулярно проверять тормозной диск, визуально — отсутствие явных царапин. При одностороннем износе толщиной ≥1 мм — заменить.

Моменты затяжки — сводка
