Пружина подвески подушки сиденья
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Обязательно соблюдайте осторожность при демонтаже/монтаже, чтобы не повредить элементы интерьера.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 13
- Двери автомобиля книга владельца
- Регулировка положения сиденья водителя в сборе
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- мягкий подголовник
- верхняя крышка кожуха направляющей сиденья
- верхняя крышка кожуха направляющей сиденья
- верхняя крышка кожуха направляющей сиденья
- верхняя крышка кожуха направляющей сиденья
- Сиденье водителя в сборе, деталь — сиденье водителя в сборе
- защитная панель внутренней стороны водительского сиденья в сборе
- предварительно собранный узел поролона подушки водительского сиденья в сборе
- кронштейн подсветки ног
Снятие 2 шагов
-

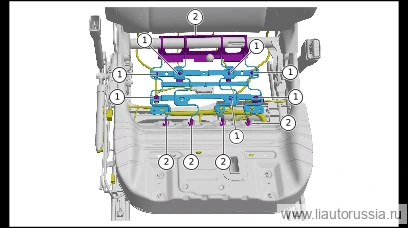

Отсоедините фиксатор жгута проводов (7 шт.) от пружины подвески подушки сиденья.
-
Отсоедините соединительный фиксатор (5 шт.) пружины подвески подушки сиденья и каркаса подушки сиденья переднего пассажирского сиденья в сборе, снимите пружину подвески подушки сиденья.
Установка 2 шагов
-

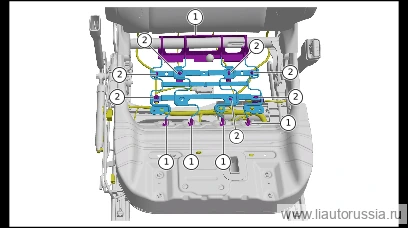

Установите подвесную пружину подушки сиденья, установите соединительные фиксаторы (5 шт.) подвесной пружины подушки сиденья и каркаса подушки переднего пассажирского сиденья в сборе.
-
Установите соединение фиксатора жгута проводов (7 шт.) с подвесной пружиной подушки сиденья.
