Предварительно собранный узел поролона подушки водительского сиденья в сборе

Водительское сиденье · Li L6 2024 · стр. 3349–3351 оригинала
12 шагов снятия12 шагов установки 1 моментов затяжки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Примечания

Обязательно соблюдайте осторожность при демонтаже/монтаже, чтобы не повредить элементы интерьера.

Расположение детали

Качество исходного изображения, к сожалению, плохое.

Предварительно собранный узел поролона подушки водительского сиденья в сборе

Подготовительные работы 11

  1. Двери автомобиля книга владельца
  2. Регулировка положения сиденья водителя в сборе
  3. Двери багажника на электроприводе книга владельца
  4. Аккумулятор книга владельца
  5. мягкий подголовник
  6. верхняя крышка кожуха направляющей сиденья
  7. верхняя крышка кожуха направляющей сиденья
  8. верхняя крышка кожуха направляющей сиденья
  9. верхняя крышка кожуха направляющей сиденья
  10. Сиденье водителя в сборе, деталь — сиденье водителя в сборе
  11. защитная панель внутренней стороны водительского сиденья в сборе

Снятие 12 шагов

  1. Шаг 1

    С помощью пластиковой монтажной лопатки отделите кнопку регулировки направляющей с электроприводом переднего ряда (водительское сиденье), в направлении, указанном стрелкой, снимите кнопку регулировки направляющей с электроприводом переднего ряда (водительское сиденье).

  2. Шаг 2

    Выверните крепёжные винты (1 шт.) наружной боковой панели водительского сиденья в сборе.

    🔧 торцевая головка T25

  3. Отсоедините фиксатор (6 шт.) соединения наружной боковой панели водительского сиденья в сборе с внутренней фиксирующей накладкой наружной защитной панели.

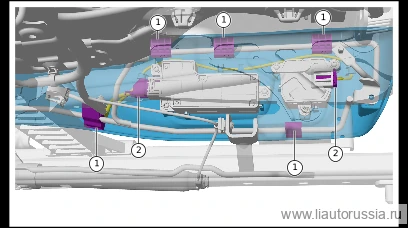

  4. Шаг 4

    Отсоедините фиксатор (2 шт.) боковой панели наружной стороны водительского сиденья в сборе и кронштейна крепления защитной панели наружной стороны переднего пассажирского сиденья в сборе.

  5. Отсоедините разъёмы (5 шт.) переключателя поясничной опоры левой стороны и блока переключателя регулировки сиденья, снимите наружную боковую панель водительского сиденья в сборе и компоненты.

  6. Шаг 6

    Отсоедините фиксаторы (4 шт.) предварительно смонтированного пенонаполнителя подушки водительского сиденья в сборе.

  7. Шаг 7

    Отсоедините крючок (1 шт.) предварительно собранного узла поролона подушки водительского сиденья в сборе.

  8. Отсоедините фиксаторы предварительно собранного узла поролона подушки сиденья водительского сиденья в сборе (2 места).

  9. Шаг 9

    Отсоедините крючок (2 шт.) предварительно собранного узла поролона подушки водительского сиденья в сборе.

  10. Отсоедините фиксаторы предварительно собранного узла поролона подушки сиденья водительского сиденья в сборе (2 места).

  11. Шаг 11

    Отсоедините разъёмы (2 шт.) предустановленного узла вспененного наполнителя подушки водительского сиденья в сборе.

  12. Отсоедините фиксаторы (4 шт.) предварительно смонтированного пенонаполнителя подушки водительского сиденья в сборе, извлеките предварительно смонтированный пенонаполнитель подушки водительского сиденья в сборе.

Установка 12 шагов

  1. Шаг 1

    Установите предварительно собранный узел поролона подушки водительского сиденья в сборе, установите фиксаторы (4 шт.) предварительно собранного узла поролона подушки водительского сиденья в сборе.

  2. Установите разъём (2 шт.) предварительно собранного узла поролона подушки сиденья водительского сиденья в сборе.

  3. Шаг 3

    Отсоедините фиксаторы предварительно собранного узла поролона подушки сиденья водительского сиденья в сборе (2 места).

  4. Отсоедините крючок (2 шт.) предварительно собранного узла поролона подушки водительского сиденья в сборе.

  5. Шаг 5

    Отсоедините фиксаторы предварительно собранного узла поролона подушки сиденья водительского сиденья в сборе (2 места).

  6. Отсоедините крючок (1 шт.) предварительно собранного узла поролона подушки водительского сиденья в сборе.

  7. Шаг 7

    Отсоедините фиксаторы (4 шт.) предварительно смонтированного пенонаполнителя подушки водительского сиденья в сборе.

  8. Шаг 8

    Установите наружную боковую панель водительского сиденья в сборе и компоненты, установите разъёмы (2 шт.) переключателя поясничной опоры левой стороны и блока переключателя регулировки сиденья.

  9. Установите фиксатор (5 шт.) наружной боковой панели водительского сиденья в сборе и кронштейна крепления наружной защитной панели водительского сиденья в сборе.

  10. Шаг 10

    Установите фиксатор (6 шт.) соединения наружной боковой панели водительского сиденья в сборе с внутренней фиксирующей накладкой наружной защитной панели.

  11. Установите крепёжный винт (1 шт.) боковой панели наружной стороны водительского сиденья в сборе. Момент затяжки: 3±0.5 Н·м

    ⚙︎ 3±0.5 Н·м🔧 торцевая головка с отвёрткой T25
  12. Шаг 12

    В направлении, указанном стрелкой, установите кнопку регулировки направляющей с электроприводом переднего ряда (водительское сиденье).

Моменты затяжки — сводка

ОперацияМомент
Установите крепёжный винт (1 шт.) боковой панели наружной стороны води…3±0.5 Н·м
