Компоненты левого сиденья второго ряда — предустановленный узел обивки с поролоном спинки 40% второго ряда в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 13
- Двери автомобиля книга владельца
- Двери багажника на электроприводе книга владельца
- Крышка багажника в сборе
- Кронштейн крышки багажного отделения в сборе
- Складывание и поднятие спинки сиденья второго ряда
- Аккумулятор книга владельца
- Компоненты правого сиденья второго ряда — подголовник сиденья второго ряда, 2-позиционный, в сборе
- Компоненты левого сиденья второго ряда — игольчато-пробивная прессованная панель спинки 40%
- Подушка сиденья второго ряда в сборе — подушка сиденья второго ряда в сборе
- спинка одноместного сиденья второго ряда в сборе
- направляющая втулка подголовника заднего ряда в сборе (стопорная сторона)
- направляющая втулка подголовника заднего ряда в сборе (свободная сторона)
- Компоненты левого сиденья второго ряда — направляющая втулка спинки 40%
Снятие 2 шагов
-
Отсоедините разъём (2 шт.) между предварительно смонтированным чехлом спинки с пенонаполнителем 40% второго ряда в сборе и жгутом проводов подушки сиденья 40% второго ряда.
-
Отсоедините фиксирующую защёлку (2 шт.) предварительно собранного узла обивки спинки с поролоном 40% второго ряда с каркасом спинки одноместного сиденья второго ряда в сборе, отделите предварительно собранный узел обивки спинки с поролоном 40% второго ряда от каркаса спинки 40% в сборе, снимите предварительно собранный узел обивки спинки с поролоном 40% второго ряда.
Установка 1 шагов
-

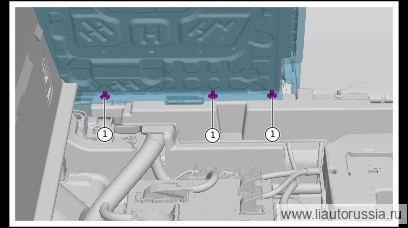

Установите фиксатор (3 шт.) предустановленного узла обивки с поролоном спинки 40% второго ряда в сборе.
