Рулевая колонка с электроприводом регулировки в сборе

Подготовительные работы 12

1. Двери автомобиля книга владельца
2. Двери багажника на электроприводе книга владельца
3. Аккумулятор книга владельца
4. Подушка безопасности водителя
5. Рулевое колесо в сборе
6. левая торцевая крышка панели приборов в сборе
7. фонарь подсветки ног переднего ряда справа
8. левая защитная панель ножного пространства в сборе
9. левая нижняя защитная панель панели приборов в сборе
10. верхний кожух рулевой колонки в сборе
11. нижний кожух рулевой колонки в сборе
12. Комбинированный переключатель в сборе

Снятие 4 шагов

1. 1

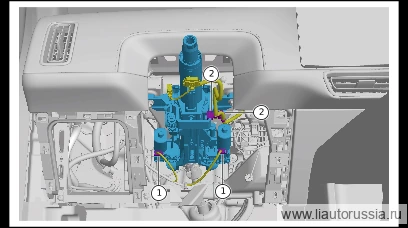

   Отсоедините фиксирующую скобу жгута проводов панели приборов в сборе (2 шт.), отведите жгут проводов панели приборов в сборе в сторону.
2. 2

   Отсоедините разъём жгута проводов рулевой колонки с электрорегулировкой в сборе (2 шт.).

3.

   3

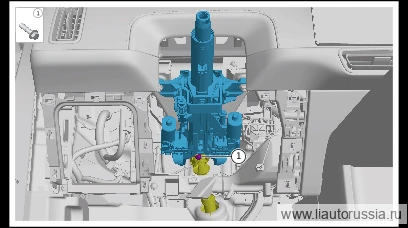

   Выверните крепёжный болт (1 шт.), отсоедините соединение промежуточного вала рулевого управления с пыльником в сборе с рулевой колонкой с электрорегулировкой в сборе.

   🔧 торцевая головка 10 мм

4.

   4

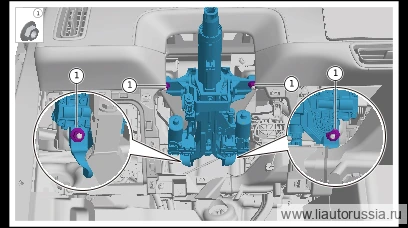

   Выверните фиксирующую гайку (4 шт.), снимите рулевую колонку с электроприводом регулировки в сборе.

   🔧 головка 13 мм Внимание: при выворачивании последней гайки необходимо поддерживать рулевую колонку с электроприводом регулировки в сборе, чтобы предотвратить её внезапное падение и травмирование персонала или повреждение деталей

Установка 4 шагов

1.

   1

   Установите рулевую колонку с электроприводом регулировки в сборе, установите стопорную гайку (4 шт.). X01-89320108 гайка с шестигранным фланцем Момент затяжки: 23±2 Н·м

   ⚙︎ 23±2 Н·м🔧 торцевая головка Внимание: при установке необходимо поддерживать рулевую колонку с электроприводом регулировки в сборе, чтобы предотвратить её внезапное падение и травмирование персонала или повреждение деталей 13 ммX01-89320108

2.

   2

   Подсоедините промежуточный вал рулевого управления с пыльником в сборе к рулевой колонке с электроприводом регулировки в сборе, установите крепёжный болт (1 шт.). W01-89184833 Болт с шестигранной фланцевой головкой Момент затяжки: 20 Н·м+120°

   ⚙︎ 20 Н·м+120°🔧 головка 10 ммW01-89184833

3.

   3

   Подсоедините разъём жгута проводов рулевой колонки с электроприводом регулировки в сборе (2 шт.).
4. 4

   Установите фиксирующую защёлку жгута проводов панели приборов в сборе (2 шт.).

Моменты затяжки — сводка

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

• Самообучение рулевого колеса
• Регулировка углов установки колёс (развал-схождение)
• Калибровка датчика угла поворота
• Калибровка кругового обзора 360°
• Калибровка MAX камер переднего и заднего вида, а также передней телефото-камеры
• Калибровка камеры кругового обзора — MAX
• Калибровка лидара - MAX
