Промежуточный вал рулевого управления с пыльником в сборе

Подготовительные работы 11

1. Двери автомобиля книга владельца
2. Регулировка положения сиденья водителя в сборе
3. Двери багажника на электроприводе книга владельца
4. Аккумулятор книга владельца
5. левая торцевая крышка панели приборов в сборе
6. фонарь подсветки ног переднего ряда справа
7. левая защитная панель ножного пространства в сборе
8. Компоненты узла HVAC-Воздуховод обдува ног водителя
9. левая нижняя защитная панель панели приборов в сборе
10. Подъём и опускание автомобиля
11. Левая передняя нижняя защита днища

Снятие 3 шагов

1.

   1

   Выверните крепёжный болт (1 шт.), расстыкуйте соединение промежуточного вала рулевого управления с пыльником в сборе и электроусилителя рулевого управления с поперечной тягой в сборе.

   🔧 головка 10 мм

   Примечание. Перед снятием крепёжного болта промежуточного вала рулевого управления с пыльником в сборе необходимо зафиксировать рулевое колесо в сборе с помощью устройства блокировки рулевого колеса.

2.

   2

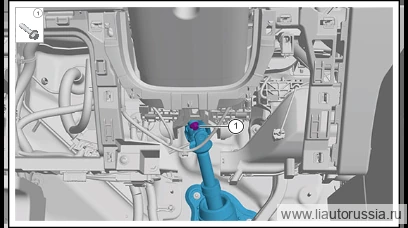

   Выверните крепёжный болт (1 шт.), отсоедините соединение промежуточного вала рулевого управления с пыльником в сборе с рулевой колонкой с электрорегулировкой в сборе.

   🔧 торцевая головка 10 мм

3.

   3

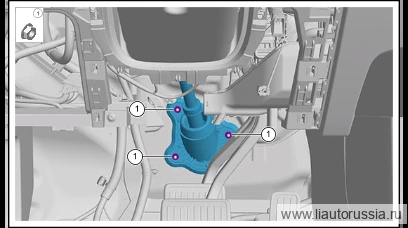

   Приподнимите ковёр водительского места в сборе и теплоизоляцию перегородки моторного отсека до положения, обеспечивающего доступ к фиксирующей гайке, выверните фиксирующую гайку (3 шт.), снимите промежуточный вал рулевого управления с пыльником в сборе.

   🔧 Головка Внимание: гайка с шестигранной фланцевой головкой Q32006F61 является одноразовой деталью, после каждого демонтажа необходимо заменять на новую деталь 10 ммодноразовая деталь

Установка 3 шагов

1.

   1

   Установите промежуточный вал рулевого управления с пыльником в сборе, установите крепёжную гайку (3 шт.), верните на место коврик водительского сиденья в сборе и теплоизоляционную накладку переднего щита. Гайка с шестигранной фланцевой головкой Q32006F61 Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 Головка Примечание: гайка с шестигранной фланцевой головкой Q32006F61 является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять её новой 10 ммодноразовая деталь

2.

   2

   Подсоедините промежуточный вал рулевого управления с пыльником в сборе к электроусилителю рулевого управления с рулевой тягой в сборе, установите фиксирующий болт (1 шт.). W01-89184833 Болт с шестигранной фланцевой головкой Момент затяжки: 27±2 Н·м

   ⚙︎ 27±2 Н·м🔧 Головка Внимание: после установки промежуточного вала рулевого управления с пыльником в сборе необходимо снять фиксатор рулевого колеса 10 ммW01-89184833

3.

   3

   Подсоедините промежуточный вал рулевого управления с пыльником в сборе к рулевой колонке с электрорегулировкой в сборе, установите крепёжный болт (1 шт.). W01-89184833 шестигранный фланцевый болт Момент затяжки: 20 Н·м+120°

   ⚙︎ 20 Н·м+120°🔧 торцевая головка Примечание: после установки промежуточного вала рулевого управления с пыльником в сборе необходимо снять фиксирующее приспособление рулевого колеса 10 ммW01-89184833

Моменты затяжки — сводка

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

• Регулировка углов установки колёс (развал-схождение)
• Калибровка датчика угла поворота
