Педаль тормоза в сборе

Подготовительные работы 10

1. Двери автомобиля книга владельца
2. Регулировка положения сиденья водителя в сборе
3. Двери багажника на электроприводе книга владельца
4. Аккумулятор книга владельца
5. фонарь подсветки ног переднего ряда справа
6. левая защитная панель ножного пространства в сборе
7. левая нижняя защитная панель панели приборов в сборе
8. Компоненты узла HVAC-Воздуховод обдува ног водителя
9. Корпус выключателя стоп-сигнала
10. Кронштейн выключателя стоп-сигнала

Снятие 5 шагов

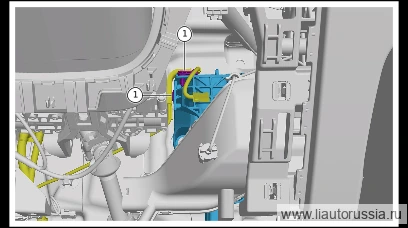

1.

   1

   Расстыкуйте фиксирующую защёлку (2 шт.) жгута проводов кузова.

2.

   2

   В месте, указанном стрелкой, поддев, разожмите крепёжные защёлки с обеих сторон тормозной педали в сборе, отсоедините интеллектуальный интегрированный тормозной блок IPB в сборе от тормозной педали в сборе.

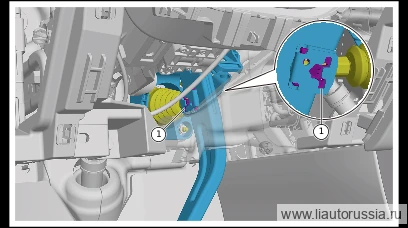

3.

   3

   В месте, указанном стрелкой, поддев, разожмите крепёжные защёлки с обеих сторон тормозной педали в сборе, отсоедините интеллектуальный интегрированный тормозной блок IPB в сборе от тормозной педали в сборе.

4.

   4

   Выверните болт крепления тормозной педали в сборе (1 шт.).

   🔧 Головка Примечание: Q1860835F36 Болт с шестигранной фланцевой головкой является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять его новым 13 ммQ1860835F36одноразовая деталь
5. 5

   Выверните крепёжную гайку (4 шт.) педали тормоза в сборе, снимите педаль тормоза в сборе.

   🔧 торцевая головка Внимание: стопорная гайка с шестигранной головкой, фланцем и неметаллической вставкой Q33808T13F70 является деталью одноразового использования, при каждой разборке/сборке необходимо заменять новой деталью 13 ммодноразовая деталь

Установка 4 шагов

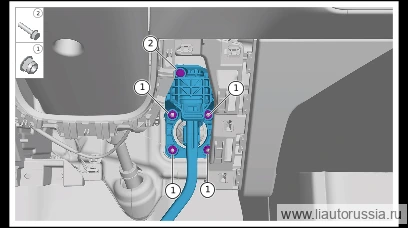

1.

   1

   Установите педаль тормоза в сборе, установите крепёжную гайку педали тормоза в сборе (4 шт.). Q33808T13F70 — стопорная гайка с шестигранной головкой, фланцем и неметаллической вставкой Момент затяжки: 23±2 Н·м

   ⚙︎ 23±2 Н·м🔧 головка Примечание: стопорная гайка с шестигранной головкой, фланцем и неметаллической вставкой Q33808T13F70 является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять её новой 13 ммодноразовая деталь
2. 2

   Установите крепёжные болты тормозной педали в сборе (1 шт.). Q1860835F36 Болт с шестигранной головкой и фланцем Момент затяжки: 23±2 Н·м

   ⚙︎ 23±2 Н·м🔧 торцевая головка Внимание: Q1860835F36 болт с шестигранной головкой и фланцем является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять на новую деталь 13 ммQ1860835F36одноразовая деталь

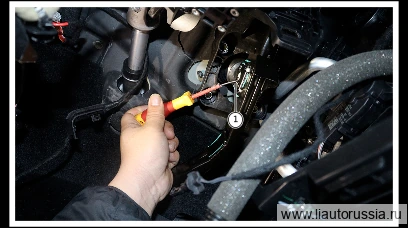

3.

   3

   Соедините интеллектуальный интегрированный тормозной блок IPB в сборе с тормозной педалью в сборе, убедитесь, что крепёжные защёлки с обеих сторон тормозной педали в сборе установлены на место.

4.

   4

   Установите фиксирующие защёлки жгута проводов кузова (2 шт.).

Моменты затяжки — сводка
