Корпус выключателя стоп-сигнала
Электрооборудование · Li L6 2024 · стр. 1552–1553 оригинала
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
При демонтаже/монтаже не допускайте повреждения элементов салона.

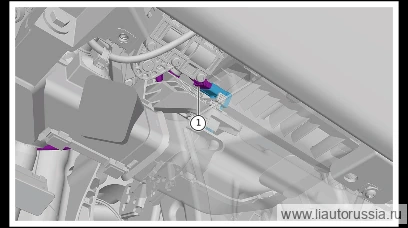

Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 5
- Двери автомобиля книга владельца
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- фонарь подсветки ног переднего ряда справа
- левая защитная панель ножного пространства в сборе
Снятие 1 шагов
-
Отсоедините разъём жгута проводов блока выключателя стоп-сигнала (1 шт.), снимите блок выключателя стоп-сигнала.
Примечание- При демонтаже выключателя стоп-сигнала по возможности нажимайте тормозную педаль вниз, избегайте чрезмерного усилия, приводящего к разрушению поверхности контакта выключателя стоп-сигнала с тормозной педалью.
- После отделения выключателя стоп-сигнала от педали сначала проведите визуальный осмотр, проверьте, нет ли разрушения или повреждения стопорного блока либо иных дефектов, способных повлиять на работу выключателя.
Установка 1 шагов
-
Установите блок выключателя стоп-сигнала, подсоедините разъём жгута проводов блока выключателя стоп-сигнала (1 шт.).
Примечание. При установке выключателя стоп-сигнала максимально нажмите на педаль тормоза, не прикладывайте чрезмерное усилие во избежание разрушения контактной поверхности выключателя стоп-сигнала и педали тормоза.
