Левая передняя стойка амортизатора в сборе

Специальный инструмент

№	Код	Наименование	Вид	Назначение
1	5WTTRCJJIU	Инструмент для разжима кронштейна амортизатора		Предназначен для разжатия проёма кронштейна амортизатора, позволяет беспрепятственно извлечь амортизатор.
2	FA50VSU6E8	Инструмент для разжима кронштейна амортизатора		Предназначен для разведения (расширения) прорези кронштейна амортизатора, что позволяет беспрепятственно снять амортизатор

Подготовительные работы 14

1. Двери автомобиля книга владельца
2. Открытие и закрытие капота
3. Двери багажника на электроприводе книга владельца
4. Аккумулятор книга владельца
5. Задний уплотнитель моторного отсека
6. Декоративный колпачок
7. Щётка стеклоочистителя основного рычага в сборе
8. Щётка стеклоочистителя вспомогательного рычага в сборе
9. Передняя защита моторного отсека
10. Левая защита моторного отсека в сборе
11. Правая защита моторного отсека в сборе
12. Облицовочная панель вентиляции переднего щита в сборе
13. Подъём и опускание автомобиля
14. Колесо в сборе

Снятие 8 шагов

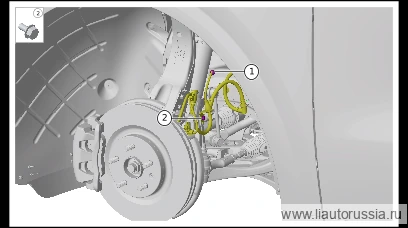

1.

   1

   Отсоедините фиксирующую клипсу жгута проводов датчика скорости вращения колеса (левый передний) в сборе (1 шт.).
2. 2

   Выверните крепёжный болт (1 шт.) жгута проводов датчика скорости вращения левого переднего колеса в сборе, отведите жгут проводов датчика скорости вращения левого переднего колеса в сборе в сторону.

   🔧 Головка Примечание: Q1860612F71 болт с шестигранной фланцевой головкой является деталью одноразового использования, при каждом демонтаже/монтаже необходимо заменять его новой деталью 10 ммQ1860612F71одноразовая деталь

3.

   3

   С помощью инструмента зафиксируйте винт левой соединительной тяги переднего стабилизатора поперечной устойчивости в сборе (1 шт.), выверните крепёжную гайку (1 шт.), отсоедините левую соединительную тягу переднего стабилизатора поперечной устойчивости в сборе от нижнего кронштейна левого переднего амортизатора в сборе.

   🔧 Комбинированный ключ Внимание: Самоконтрящаяся гайка с шестигранной фланцевой головкой и неметаллической вставкой Q33912T13F70 — деталь одноразового использования, при каждой разборке/сборке необходимо заменять новой деталью 18 ммодноразовая деталь

   Примечание. При демонтаже левой соединительной тяги переднего стабилизатора поперечной устойчивости в сборе необходимо зафиксировать винт шестигранным ключом на 6 мм, одновременно вывёртывая крепёжную гайку комбинированным ключом на 18 мм.
4. 4

   Отсоедините разъём жгута проводов левой передней стойки амортизатора в сборе (1 шт.).

5.

   5

   С помощью инструмента зафиксируйте сквозной болт (1 шт.), выверните крепёжную гайку (1 шт.). Инструмент для болта: 21 мм головка. Инструмент для гайки: 21 мм головка. 2. Извлеките сквозной болт (1 шт.), отсоедините левый передний нижний рычаг подвески в сборе от нижнего кронштейна левого переднего амортизатора в сборе.

   🔧 головка 21 ммX01-89186159одноразовая деталь

   Примечание. Фланцевый шестигранный болт X01-89186159 и фланцевая шестигранная стопорная гайка с неметаллической вставкой Q33914T13F70 являются одноразовыми деталями, при каждой разборке/сборке необходимо заменять на новые.

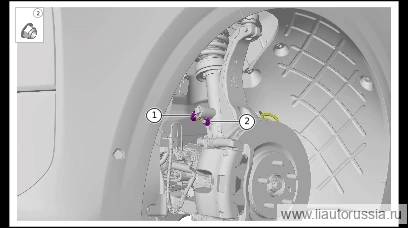

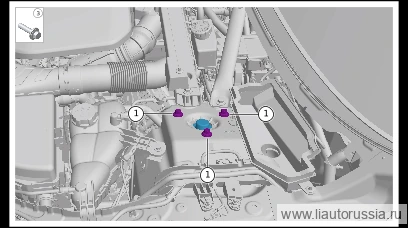

6.

   6

   Выверните фиксирующий болт стойки передней левой в сборе (3 шт.), снимите стойку переднюю левую в сборе с места колеса переднего левого в сборе.

   🔧 головка Примечание: X01-89185006 комбинация шестигранного фланцевого болта и плоской шайбы — деталь одноразового использования, при каждой разборке/сборке необходимо заменять на новую деталь 13 ммX01-89185006одноразовая деталь

   Примечание

   • При извлечении стойки передней левой в сборе следите за приводным валом передним левым в сборе, чтобы избежать отделения переднего левого приводного вала от корпуса внутреннего шарнира равных угловых скоростей.
   • Требуется взаимодействие двух специалистов по ремонту: один выворачивает болт, второй снизу поддерживает стойку переднюю левую в сборе.

7.

   7

   Выверните крепёжные болты левой передней стойки амортизатора в сборе и левого нижнего кронштейна амортизатора (1 шт.).

   🔧 Головка Внимание: X01-89180407 шестигранный фланцевый направляющий болт является одноразовой деталью, после каждого демонтажа и монтажа необходимо заменять его новой деталью 15 ммX01-89180407одноразовая деталь

8.

   8

   С помощью инструмента для разжатия кронштейна амортизатора разожмите проём нижнего кронштейна левого переднего амортизатора в сборе, снимите левую переднюю стойку амортизатора в сборе.

   Примечание. При работе с инструментом для разжатия кронштейна амортизатора разжимайте только до положения, позволяющего отсоединить нижний кронштейн левого переднего амортизатора в сборе от левой передней стойки амортизатора в сборе, во избежание повреждения инструмента для разжатия кронштейна амортизатора или нижнего кронштейна левого переднего амортизатора в сборе.

Установка 9 шагов

1. 1

   Используя приспособление для разведения кронштейна амортизатора, разведите прорезь нижнего кронштейна левого переднего амортизатора в сборе, установите левую переднюю стойку в сборе до упора.

   Примечание

   • При использовании приспособления для разведения кронштейна амортизатора разводите его только до положения, позволяющего соединить нижний кронштейн левого переднего амортизатора в сборе с левой передней стойкой в сборе, во избежание повреждения приспособления для разведения кронштейна амортизатора или нижнего кронштейна левого переднего амортизатора в сборе.
   • При установке нижнего кронштейна левого переднего амортизатора в сборе следите за совмещением ограничительных меток нижнего кронштейна левого переднего амортизатора в сборе и левой передней стойки в сборе.
   • Проверьте, находится ли соединение левой передней стойки в сборе с нижним кронштейном левого переднего амортизатора в сборе в надлежащем положении.

2.

   2

   Установите крепёжный болт левой передней стойки в сборе и нижнего кронштейна левого переднего амортизатора в сборе (1 шт.). X01-89180407 шестигранный фланцевый направляющий болт Момент затяжки: 90±10 Н·м

   ⚙︎ 90±10 Н·м🔧 головка Внимание: шестигранный фланцевый направляющий болт X01-89180407 является одноразовой деталью; после каждого демонтажа необходимо заменять его новой деталью 15 ммX01-89180407одноразовая деталь

3.

   3

   Установите левую переднюю стойку амортизатора в сборе, установите крепёжные болты левой передней стойки амортизатора в сборе (3 шт.). X01-89184840 Комплект из шестигранного фланцевого болта и плоской шайбы Момент затяжки: 65±5 Н·м

   ⚙︎ 65±5 Н·м🔧 Головка Внимание: X01-89185006 комплект из шестигранного фланцевого болта и плоской шайбы является одноразовой деталью, после каждого демонтажа и монтажа необходимо заменять его новой деталью 13 ммX01-89184840X01-89185006одноразовая деталь

   Примечание

   • Проверьте правильность нижней точки крепления.
   • Требуется участие двух специалистов по ремонту: один устанавливает болты, другой снизу поддерживает левую переднюю стойку амортизатора в сборе.

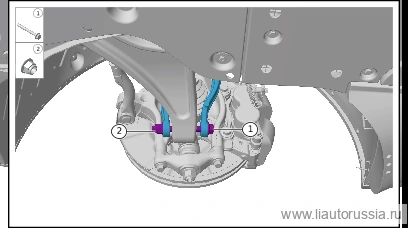

4.

   4

   Установите левый передний нижний рычаг подвески в сборе и нижний кронштейн левого переднего амортизатора в сборе, установите крепёжные болты (1 шт.).

5.

   5

   С помощью инструмента зафиксируйте сквозной болт (1 шт.), установите крепёжную гайку (1 шт.). X01-89186159 фланцевый шестигранный болт. Момент затяжки: 180±10 Н·м. Инструмент для болта: 21 мм головка. Инструмент для гайки: 21 мм головка.

   ⚙︎ 180±10 Н·м🔧 головка 21 ммX01-89186159одноразовая деталь

   Примечание. Фланцевый шестигранный болт X01-89186159 и фланцевая шестигранная стопорная гайка с неметаллической вставкой Q33914T13F70 являются одноразовыми деталями, при каждой разборке/сборке необходимо заменять на новые.

6.

   6

   Подсоедините разъём жгута проводов стойки амортизатора левой передней в сборе (1 шт.).
7. 7

   Подсоедините тягу переднего стабилизатора левую в сборе к кронштейну нижнему левого переднего амортизатора в сборе, зафиксируйте инструментом резьбовой стержень тяги переднего стабилизатора левой в сборе (1 шт.), установите стопорную гайку (1 шт.). Q33912T13F70 самоконтрящаяся гайка с шестигранным фланцем и неметаллической вставкой Момент затяжки: 100±10 Н·м

   ⚙︎ 100±10 Н·м🔧 рожково-накидной ключ Внимание: Q33912T13F70 самоконтрящаяся гайка с шестигранным фланцем и неметаллической вставкой — деталь одноразового использования, при каждом демонтаже необходимо заменять новой деталью 18 ммQ1860816F61одноразовая деталь

   Примечание

   • При установке тяги переднего стабилизатора левой в сборе необходимо зафиксировать резьбовой стержень шестигранным ключом на 6 мм, одновременно устанавливая стопорную гайку накидным ключом на 18 мм.
   • Болт с шестигранным фланцем Q1860816F61 — деталь одноразового использования, при каждом демонтаже необходимо заменять новой деталью.

8.

   8

   Установите жгут проводов левого переднего датчика скорости вращения колеса в сборе, установите крепёжные болты жгута проводов левого переднего датчика скорости вращения колеса в сборе (1 шт.). Q1860612F71 Болт с шестигранной фланцевой головкой Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 Головка Примечание: Q1860612F71 Болт с шестигранной фланцевой головкой является одноразовой деталью, после каждой разборки и сборки необходимо заменять на новую деталь 10 ммQ1860612F71одноразовая деталь
9. 9

   Установите фиксирующую клипсу жгута проводов датчика скорости вращения колеса (левый передний) в сборе (1 шт.).

Моменты затяжки — сводка

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

• Регулировка углов установки колёс (развал-схождение)
• Калибровка кругового обзора 360°
• Калибровка MAX камер переднего и заднего вида, а также передней телефото-камеры
• Калибровка камеры кругового обзора — MAX
• Калибровка лидара - MAX
