Компоненты правого переднего рычага подвески — верхний рычаг подвески правый передний в сборе

Передняя подвеска · Li L6 2024 · стр. 1424–1427 оригинала
11 шагов снятия12 шагов установки 7 моментов затяжки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Расположение детали

Качество исходного изображения, к сожалению, плохое.

Компоненты правого переднего рычага подвески — верхний рычаг подвески правый передний в сборе

Специальный инструмент

КодНаименованиеВидНазначение
1FA50VSU6E8Инструмент для разжима кронштейна амортизатора
Предназначен для разведения (расширения) прорези кронштейна амортизатора, что позволяет беспрепятственно снять амортизатор
25WTTRCJJIUИнструмент для разжима кронштейна амортизатора
Предназначен для разжатия проёма кронштейна амортизатора, позволяет беспрепятственно извлечь амортизатор.

Подготовительные работы 14

  1. Двери автомобиля книга владельца
  2. Открытие и закрытие капота
  3. Двери багажника на электроприводе книга владельца
  4. Аккумулятор книга владельца
  5. Задний уплотнитель моторного отсека
  6. Декоративный колпачок
  7. Щётка стеклоочистителя основного рычага в сборе
  8. Щётка стеклоочистителя вспомогательного рычага в сборе
  9. Передняя защита моторного отсека
  10. Левая защита моторного отсека в сборе
  11. Правая защита моторного отсека в сборе
  12. Облицовочная панель вентиляции переднего щита в сборе
  13. Подъём и опускание автомобиля
  14. Колесо в сборе

Снятие 11 шагов

  1. Шаг 1

    Отсоедините фиксирующий хомут жгута проводов датчика скорости вращения правого переднего колеса в сборе (1 шт.).

  2. Выверните крепёжный болт жгута проводов датчика скорости вращения правого переднего колеса (1 шт.), отведите жгут проводов датчика скорости вращения правого переднего колеса в сторону.

    🔧 Головка Внимание: Q1860612F71 Болт с шестигранной фланцевой головкой — деталь одноразового использования, при каждой разборке/сборке необходимо заменять новой деталью 10 ммQ1860612F71одноразовая деталь
  3. Шаг 3

    С помощью инструмента зафиксируйте резьбовой стержень правой соединительной тяги переднего стабилизатора в сборе (1 шт.), выверните крепёжную гайку (1 шт.), отсоедините правую соединительную тягу переднего стабилизатора в сборе от правого нижнего кронштейна амортизатора в сборе.

    🔧 Рожково-накидной ключ Внимание: гайка Q33912T13F70 шестигранная фланцевая самоконтрящаяся с неметаллической вставкой является одноразовой деталью, после каждого демонтажа и монтажа необходимо заменять её новой деталью 18 ммодноразовая деталь
    Примечание. При демонтаже правой соединительной тяги переднего стабилизатора в сборе необходимо зафиксировать резьбовой стержень шестигранным торцевым ключом на 6 мм и одновременно вывернуть крепёжную гайку рожково-накидным ключом на 18 мм.
  4. Отсоедините разъём жгута проводов правой передней стойки в сборе (1 шт.).

  5. Шаг 5

    С помощью инструмента зафиксируйте сквозной болт (1 шт.), выверните фиксирующую гайку (1 шт.). Инструмент для болта: 21 мм головка Инструмент для гайки: 21 мм головка 2. Извлеките сквозной болт (1 шт.), отсоедините нижний рычаг подвески в сборе (правый передний) от нижнего кронштейна амортизатора в сборе (правый передний).

    🔧 головка 21 ммX01-89186159одноразовая деталь
    Примечание. X01-89186159 болт с шестигранным фланцем и стопорная гайка с шестигранным фланцем и неметаллической вставкой Q33914T13F70 — детали одноразового использования, при каждой разборке/сборке необходимо заменять на новые.
  6. Шаг 6

    Выверните крепёжный болт стойки амортизатора в сборе (правая передняя) (3 шт.), снимите стойку амортизатора в сборе (правая передняя) с места установки колеса в сборе (правое переднее).

    🔧 головка Внимание: X01-89185006 комплект болта с шестигранным фланцем и плоской шайбой — деталь одноразового использования, при каждой разборке/сборке необходимо заменять на новую 13 ммX01-89185006одноразовая деталь
    Примечание
    • При извлечении стойки амортизатора в сборе (правая передняя) следите за приводным валом в сборе (правый передний), чтобы избежать разъединения приводного вала с корпусом внутреннего ШРУС.
    • Необходима совместная работа двух специалистов по ремонту: один выворачивает болт, другой снизу поддерживает стойку амортизатора в сборе (правая передняя).
  7. Шаг 7

    При демонтаже верхнего рычага подвески измерьте рулеткой прямое расстояние от наружного края отверстия на переднем стакане амортизатора в сборе до наружного края шарового пальца верхнего рычага подвески в сборе — оно должно составлять 267 мм.

  8. Шаг 8

    После завершения измерения нанесите метку на ребре жёсткости верхнего рычага подвески, затем выполните демонтаж; при монтаже выполните предварительную затяжку по меткам на ребре жёсткости верхнего рычага подвески и на кузове.

  9. Шаг 9

    С помощью инструмента зафиксируйте сквозной болт (1 шт.), выверните крепёжную гайку (1 шт.). Инструмент для гайки: 15 мм Головка Инструмент для болта: 13 мм Головка 2 . Извлеките сквозной болт (1 шт.), с помощью инструмента для разжатия поворотного кулака отсоедините верхний рычаг подвески правый передний в сборе от поворотного кулака правого переднего в сборе.

    🔧 головка 13 ммQ1851060TF61одноразовая деталь
    Примечание. Q1851060TF61 Болт с шестигранной фланцевой головкой и самоконтрящаяся гайка с шестигранной фланцевой головкой и неметаллической вставкой Q33910T13F70 — детали одноразового использования, при каждой разборке/сборке необходимо заменять новыми деталями.
  10. С помощью инструмента для разжима поворотного кулака разожмите прорезь правого переднего поворотного кулака в сборе, отсоедините правый передний поворотный кулак в сборе от правого переднего верхнего рычага подвески в сборе.

    Примечание. При работе с инструментом для разжима поворотного кулака разжимайте только до положения, позволяющего отсоединить правый передний поворотный кулак в сборе от правого переднего верхнего рычага подвески в сборе, не допускайте повреждения инструмента для разжима поворотного кулака или правого переднего поворотного кулака в сборе.

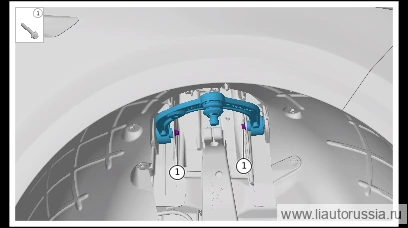

  11. Шаг 11

    Выверните крепёжные болты правого переднего верхнего рычага подвески в сборе (2 шт.), снимите правый передний верхний рычаг подвески в сборе.

    🔧 Головка Примечание: X01-89185014 Направляющий болт с шестигранной фланцевой головкой является одноразовой деталью, после каждой разборки и сборки необходимо заменять на новую деталь 13 ммX01-89185014одноразовая деталь

Установка 12 шагов

  1. Шаг 1

    При установке крепёжных болтов верхнего рычага подвески необходимо сначала предварительно затянуть их, после измерения и подтверждения соответствия расстояния верхнего рычага подвески выполнить окончательную затяжку болтов согласно моменту затяжки.

  2. Шаг 2

    Установите рычаг верхний правый передний в сборе, установите крепежный болт рычага верхнего правого переднего в сборе (2 шт.). X01-89185014 направляющий болт с шестигранным фланцем Момент затяжки: 70±5 Н·м

    ⚙︎ 70±5 Н·м🔧 торцевая головка Внимание: направляющий болт с шестигранным фланцем X01-89185014 — деталь одноразового использования, при каждом демонтаже необходимо заменять новой деталью 13 ммX01-89185014одноразовая деталь

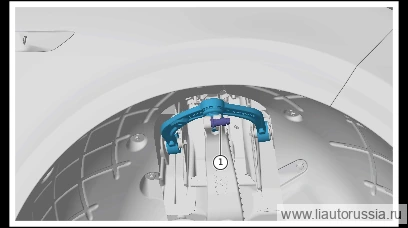

  3. Шаг 3

    С помощью инструмента для разжима поворотного кулака разожмите прорезь правого переднего поворотного кулака в сборе, подсоедините правый передний поворотный кулак в сборе к правому переднему верхнему рычагу подвески в сборе.

    Примечание. При работе с инструментом для разжима поворотного кулака разжимайте только до положения, позволяющего подсоединить правый передний поворотный кулак в сборе к правому переднему верхнему рычагу подвески в сборе, не допускайте повреждения инструмента для разжима поворотного кулака или правого переднего поворотного кулака в сборе.

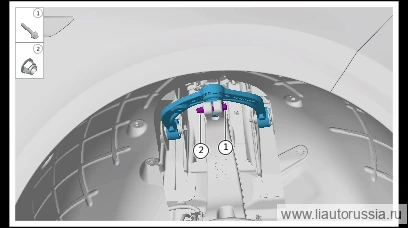

  4. Шаг 4

    Соедините правый передний верхний рычаг подвески в сборе с правым передним поворотным кулаком в сборе, установите сквозной болт (1 шт.). Q1851060TF61 Болт с шестигранной фланцевой головкой Момент затяжки: 75±5 Н·м

    ⚙︎ 75±5 Н·мQ1851060TF61
  5. Зафиксируйте инструментом сквозной болт (1 шт.), установите крепёжную гайку. Q33910T13F70 самоконтрящаяся гайка с шестигранным фланцем с неметаллической вставкой Момент затяжки: 75±5 Н·м Инструмент для болта: 13 мм Головка Инструмент для гайки: головка на 15 мм

    ⚙︎ 75±5 Н·м🔧 головка 15 ммQ1851060TF61одноразовая деталь
    Примечание. Q1851060TF61 болт с шестигранной фланцевой головкой и самоконтрящаяся гайка с шестигранным фланцем с неметаллической вставкой Q33910T13F70 являются деталями одноразового использования, при каждом демонтаже/монтаже необходимо заменять их новыми деталями.
  6. Установите правую переднюю стойку амортизатора в сборе, установите крепёжные болты правой передней стойки амортизатора в сборе (3 шт.). X01-89184840 Шестигранный фланцевый болт в сборе с плоской шайбой Момент затяжки: 65±5 Н·м Указание: Проверьте правильность нижней точки крепления. Требуется участие двух мастеров: один устанавливает болт, другой снизу поддерживает левую переднюю стойку амортизатора в сборе.

    ⚙︎ 65±5 Н·м🔧 Головка Внимание: X01-89185006 Шестигранный фланцевый болт в сборе с плоской шайбой является деталью одноразового использования, при каждом демонтаже/монтаже необходимо заменять новой деталью 13 ммX01-89184840X01-89185006одноразовая деталь
  7. Шаг 7

    Установите нижний рычаг подвески в сборе (правый передний) на нижний кронштейн амортизатора в сборе (правый передний), установите крепёжный болт (1 шт.).

  8. Шаг 8

    С помощью инструмента зафиксируйте сквозной болт (1 шт.), установите крепёжную гайку (1 шт.). X01-89186159 фланцевый шестигранный болт. Момент затяжки: 180±10 Н·м. Инструмент для болта: 21 мм головка. Инструмент для гайки: 21 мм головка.

    ⚙︎ 180±10 Н·м🔧 головка 21 ммX01-89186159одноразовая деталь
    Примечание. Фланцевый шестигранный болт X01-89186159 и фланцевая шестигранная стопорная гайка с неметаллической вставкой Q33914T13F70 являются одноразовыми деталями, при каждой разборке/сборке необходимо заменять на новые.
  9. Шаг 9

    Подсоедините разъём жгута проводов правой передней стойки амортизатора в сборе (1 шт.).

  10. Подсоедините тягу переднего стабилизатора правую в сборе к нижнему кронштейну правого переднего амортизатора в сборе, инструментом зафиксируйте шпильку тяги переднего стабилизатора правой в сборе (1 шт.), установите фиксирующую гайку (1 шт.). Q33912T13F70 самоконтрящаяся шестигранная фланцевая гайка с неметаллической вставкой Момент затяжки: 100±10 Н·м

    ⚙︎ 100±10 Н·м🔧 рожково-накидной ключ Внимание: самоконтрящаяся шестигранная фланцевая гайка с неметаллической вставкой Q33912T13F70 является одноразовой деталью; после каждого демонтажа необходимо заменять её новой деталью 18 ммQ1860816F61одноразовая деталь
    Примечание
    • При установке тяги переднего стабилизатора правой в сборе необходимо зафиксировать шпильку шестигранным ключом на 6 мм, одновременно затягивая фиксирующую гайку рожково-накидным ключом на 18 мм.
    • Шестигранный фланцевый болт Q1860816F61 является одноразовой деталью; после каждого демонтажа необходимо заменять его новой деталью.
  11. Шаг 11

    Установите жгут проводов датчика скорости вращения правого переднего колеса в сборе, установите крепёжный болт (1 шт.) жгута проводов датчика скорости вращения правого переднего колеса в сборе. Q1860612F71 Болт с шестигранной фланцевой головкой Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 Головка Примечание: Q1860612F71 болт с шестигранной фланцевой головкой является деталью одноразового использования, при каждом демонтаже/монтаже необходимо заменять его новой деталью 10 ммQ1860612F71одноразовая деталь
  12. Установите фиксирующий хомут жгута проводов датчика скорости вращения правого переднего колеса в сборе (1 шт.).

Моменты затяжки — сводка

ОперацияМомент
Установите рычаг верхний правый передний в сборе, установите крепежный…70±5 Н·м
Соедините правый передний верхний рычаг подвески в сборе с правым пере…75±5 Н·м
Зафиксируйте инструментом сквозной болт (1 шт.), установите крепёжную…75±5 Н·м
Установите правую переднюю стойку амортизатора в сборе, установите кре…65±5 Н·м
С помощью инструмента зафиксируйте сквозной болт (1 шт.), установите к…180±10 Н·м
Подсоедините тягу переднего стабилизатора правую в сборе к нижнему кро…100±10 Н·м
Установите жгут проводов датчика скорости вращения правого переднего к…9±1 Н·м

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
