Компонент правого переднего рычага подвески — кронштейн переднего сайлентблока переднего нижнего рычага подвески

Специальный инструмент

№	Код	Наименование	Вид	Назначение
1	9R3MFOP0UM	Инструмент для отсоединения шарового пальца рулевой тяги		Позволяет быстро и точно снять шаровой палец с посадочного места, не повреждая резьбу и контактные поверхности.
2	L429IR7A5L	Инструмент для отсоединения шарового пальца рулевой тяги		Позволяет быстро и точно снять шаровой палец с посадочного места, не повреждая резьбу и контактные поверхности.

Подготовительные работы 6

1. Подъём и опускание автомобиля
2. Колесо в сборе
3. Колесо в сборе
4. Правая передняя колёсная арка
5. Компоненты переднего амортизатора — нижний кронштейн правого переднего амортизатора в сборе
6. Правая нижняя защитная панель двигателя в сборе

Снятие 12 шагов

1. 1

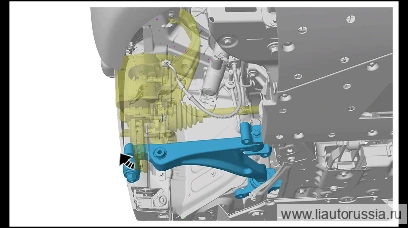

   Выверните гайку крепления правой наружной рулевой тяги в сборе (1 шт.).

   🔧 рожковый ключ Примечание: при откручивании гайки крепления правой наружной рулевой тяги в сборе необходимо использовать головку на 10 мм для фиксации болта правой наружной рулевой тяги в сборе 21 мм

2.

   2

   Снимите большую шайбу (правая передняя).

3.

   3

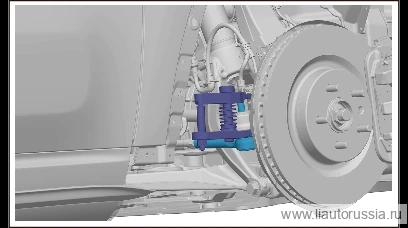

   С помощью инструмента для отсоединения шарового пальца рулевой тяги отсоедините правую наружную рулевую тягу в сборе от правого переднего поворотного кулака в сборе.

   Примечание. При использовании инструмента для отсоединения шарового пальца рулевой тяги следите за положением зацепления.

4.

   4

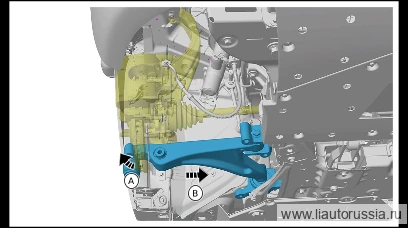

   Выверните крепёжный болт правого переднего нижнего рычага подвески в сборе (2 шт.).

   🔧 головка Внимание: комплект «шестигранный фланцевый болт и плоская шайба» X01-89185249 является одноразовой деталью; после каждого демонтажа необходимо заменять его новой деталью 19 ммX01-89185249одноразовая деталь

5.

   5

   Выверните крепежный болт рычага нижнего правого переднего в сборе (1 шт.).

   🔧 рожково-накидной ключ Внимание: болт с шестигранным фланцем X01-89185026 — деталь одноразового использования, при каждом демонтаже необходимо заменять новой деталью 15 ммX01-89185026одноразовая деталь
6. 6

   С помощью инструмента зафиксируйте фиксирующую гайку (1 шт.), выверните сквозной болт (1 шт.). Инструмент для гайки: 18 мм головка Инструмент для болта: 15 мм головка 3. Извлеките сквозной болт (1 шт.).

   🔧 головка 15 ммX01-89185035одноразовая деталь

   Примечание. X01-89185035 направляющий болт с шестигранным фланцем и стопорная гайка с шестигранным фланцем и неметаллической вставкой Q33912T13F70 — детали одноразового использования, при каждой разборке/сборке необходимо заменять на новые.

7.

   7

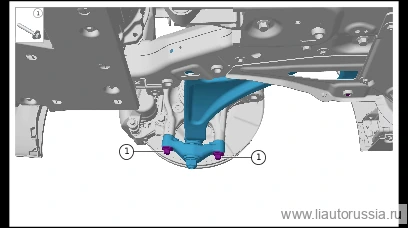

   Выверните крепёжный болт правого переднего нижнего рычага подвески в сборе (2 шт.).

   🔧 головка Внимание: комплект «шестигранный фланцевый болт и плоская шайба» D01-89186133 является одноразовой деталью; после каждого демонтажа необходимо заменять его новой деталью 19 ммD01-89186133одноразовая деталь

8.

   8

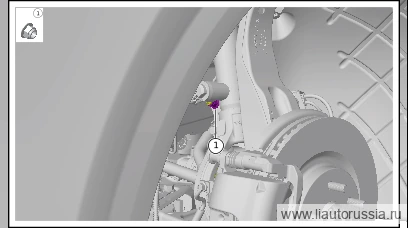

   С помощью инструмента зафиксируйте винт левой соединительной тяги переднего стабилизатора поперечной устойчивости в сборе (1 шт.), выверните крепёжную гайку (1 шт.).

   🔧 Комбинированный ключ 18 мм
9. 9

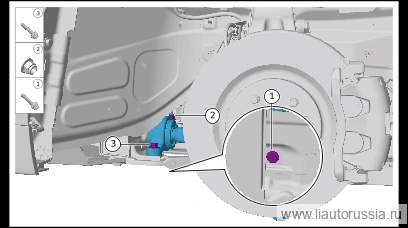

   Отсоедините соединение левой соединительной тяги переднего стабилизатора в сборе с нижним кронштейном левого переднего амортизатора в сборе.

   Примечание. При демонтаже левой соединительной тяги переднего стабилизатора в сборе необходимо зафиксировать шпильку шестигранным ключом на 6 мм, одновременно выверните стопорную гайку рожковым ключом на 18 мм.

10.

    10

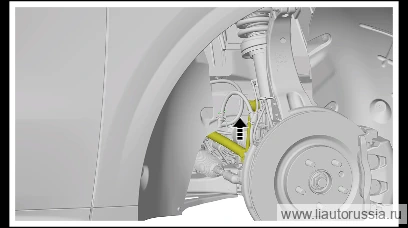

    Переместите передний поперечный стабилизатор в сборе в требуемое положение в направлении, указанном стрелкой.

11.

    11

    Переместите узел правой передней поворотной цапфы в удобное положение в направлении, указанном стрелкой A, переместите рычаг нижний правый передний в сборе в удобное положение в направлении, указанном стрелкой B.

    Примечание

    • При перемещении узла правой передней поворотной цапфы необходимо зафиксировать правый передний приводной вал в сборе во избежание выпадения правого переднего приводного вала из корпуса внутреннего шарнира (ШРУС).
    • Данная операция должна выполняться двумя специалистами по ремонту.

12.

    12

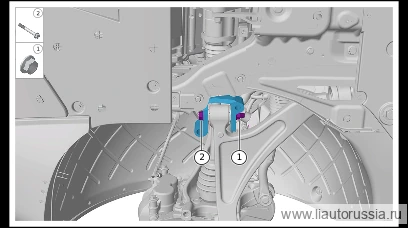

    С помощью инструмента зафиксируйте сквозной болт (1 шт.), выверните фиксирующую гайку (1 шт.). Инструмент для болта: 20 мм головка Инструмент для гайки: 19 мм головка 2. Извлеките сквозной болт (1 шт.), снимите кронштейн переднего сайлентблока переднего нижнего рычага подвески (правый).

    🔧 головка 19 мм

    Примечание. Данную операцию необходимо выполнять силами двух специалистов по ремонту.

Установка 14 шагов

1.

   1

   Переместите узел правого переднего поворотного кулака в требуемое положение в направлении, указанном стрелкой, установите правый передний нижний рычаг подвески в сборе.

   Примечание

   • При перемещении узла правого переднего поворотного кулака необходимо зафиксировать правый передний приводной вал в сборе, чтобы избежать выпадения правого переднего приводного вала из корпуса внутреннего шарнира.
   • Данная операция должна выполняться двумя специалистами по ремонту.

2.

   2

   Установите передний кронштейн сайлентблока переднего нижнего рычага (правый), установите сквозной болт (1 шт.).
3. 3

   С помощью инструмента зафиксируйте сквозной болт (1 шт.), установите фиксирующую гайку (1 шт.). X01-89323014 Гайка с шестигранным фланцем Инструмент для болта: 20 мм головка Инструмент для гайки: 19 мм головка

   🔧 головка 19 ммX01-89323014

   Примечание. Данную операцию необходимо выполнять силами двух специалистов по ремонту.

4.

   4

   Переместите узел правой передней поворотной цапфы в нужное положение в направлении стрелки A, установите передний правый нижний рычаг в сборе на место в направлении стрелки B.

   Примечание

   • При перемещении узла правой передней поворотной цапфы зафиксируйте правый передний приводной вал в сборе, чтобы избежать выпадения правого переднего приводного вала из корпуса внутреннего шарнира ШРУС.
   • Данная операция должна выполняться двумя специалистами по ремонту.

5.

   5

   Верните передний поперечный стабилизатор в сборе в исходное положение в направлении, указанном стрелкой.

6.

   6

   Подсоедините тягу переднего стабилизатора левую в сборе к кронштейну нижнему левого переднего амортизатора в сборе.
7. 7

   С помощью инструмента зафиксируйте шток левой соединительной тяги переднего стабилизатора в сборе (1 шт.), установите фиксирующую гайку (1 шт.). Q33912T13F70 стопорная гайка с шестигранным фланцем и неметаллической вставкой Момент затяжки: 100±10 Н·м

   ⚙︎ 100±10 Н·м🔧 комбинированный ключ Внимание: при установке левой соединительной тяги переднего стабилизатора в сборе необходимо зафиксировать шток шестигранным ключом на 6 мм, одновременно устанавливая фиксирующую гайку комбинированным ключом на 18 мм 18 мм

8.

   8

   Установите фиксирующий болт нижнего рычага подвески правого переднего в сборе (2 шт.). D01-89186133 Болт с шестигранной фланцевой головкой в комплекте с плоской шайбой Момент затяжки: 120±10 Н·м Используйте

   ⚙︎ 120±10 Н·м🔧 головка Внимание: D01-89186133 болт с шестигранной фланцевой головкой в комплекте с плоской шайбой является деталью одноразового использования, при каждой разборке/сборке необходимо заменять новой деталью 19 ммD01-89186133одноразовая деталь

9.

   9

   Установите сквозной болт (1 шт.).
10. 10

    Инструментом зафиксируйте стопорную гайку (1 шт.), установите сквозной болт (1 шт.). X01-89185035 направляющий болт с шестигранным фланцем Момент затяжки: 120±10 Н·м Инструмент для гайки: 18 мм головка Инструмент для болта: 15 мм головка

    ⚙︎ 120±10 Н·м🔧 головка 15 ммX01-89185035одноразовая деталь

    Примечание. X01-89185035 направляющий болт с шестигранным фланцем и стопорная гайка с шестигранным фланцем и неметаллической вставкой Q33912T13F70 являются одноразовыми деталями, при каждом демонтаже и монтаже их необходимо заменять новыми.
11. 11

    Установите крепёжный болт правого переднего нижнего рычага подвески в сборе (1 шт.). Момент затяжки: 120±10 Н·м

    ⚙︎ 120±10 Н·м🔧 рожково-накидной ключ Внимание: шестигранный фланцевый болт X01-89185026 является одноразовой деталью; после каждого демонтажа необходимо заменять его новой деталью 15 ммX01-89185026одноразовая деталь

12.

    12

    Установите фиксирующий болт нижнего рычага подвески правого переднего в сборе (2 шт.). X01-89185249 Болт с шестигранной фланцевой головкой в комплекте с плоской шайбой Момент затяжки: 120±10 Н·м Используйте

    ⚙︎ 120±10 Н·м🔧 головка Внимание: X01-89185249 болт с шестигранной фланцевой головкой в комплекте с плоской шайбой является деталью одноразового использования, при каждой разборке/сборке необходимо заменять новой деталью 19 ммX01-89185249одноразовая деталь

13.

    13

    Установите большую шайбу (правая передняя).

14.

    14

    Установите стопорную гайку крепления наружного наконечника правой рулевой тяги в сборе (1 шт.). Q33914T13F70 самоконтрящаяся гайка с шестигранным фланцем и неметаллической вставкой Момент затяжки: 120±10 Н·м

    ⚙︎ 120±10 Н·м🔧 рожково-накидной ключ Внимание: при демонтаже стопорной гайки крепления наружного наконечника правой рулевой тяги в сборе необходимо зафиксировать болт наружного наконечника правой рулевой тяги в сборе торцевой головкой на 10 мм 21 мм

Моменты затяжки — сводка

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

• Регулировка углов установки колёс (развал-схождение)
• Калибровка кругового обзора 360°
• Калибровка MAX камер переднего и заднего вида, а также передней телефото-камеры
• Калибровка камеры кругового обзора — MAX
• Калибровка лидара - MAX
