Компонент стекла и заглушки левой задней двери – стеклоподъёмник с электроприводом левой задней двери в сборе

Подготовительные работы 13

1. Двери автомобиля книга владельца
2. Двери багажника на электроприводе книга владельца
3. Аккумулятор книга владельца
4. Компонент декоративной панели левой задней двери — заглушка внутренней ручки левой передней двери
5. облицовка подлокотника левой задней двери в сборе
6. Компонент облицовки левой задней двери.
7. молдинг оконной рамы левой задней двери в сборе
8. Компонент уплотнений левой задней двери – внутренний водоотражатель стекла левой задней двери
9. Компоненты уплотнений левой задней двери — водозащитная плёнка левой задней двери в сборе
10. Компонент уплотнений левой задней двери – малая гидроизоляционная плёнка левой задней двери в сборе
11. Компонент уплотнений левой задней двери – наружный водоотражатель стекла левой задней двери в сборе
12. Задняя наружная накладка левой стойки B в сборе
13. Компонент стекла и заглушки левой задней двери – стекло левой задней двери в сборе

Снятие 5 шагов

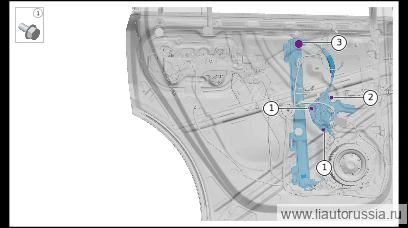

1.

   1

   Выверните крепёжные болты электрического стеклоподъёмника левой задней двери в сборе (2 шт.).

   🔧 головка 10 мм
2. 2

   Выверните крепёжный болт стеклоподъёмника с электроприводом левой задней двери в сборе (1 шт.). Снимите наклейку.

   🔧 головка 3 10 мм

3.

   3

   Выверните крепёжную гайку электростеклоподъёмника левой задней двери в сборе (2 шт.).

   🔧 головка 10 мм
4. 4

   Отсоедините разъём жгута проводов (1 шт.) электростеклоподъёмника левой задней двери в сборе, снимите электростеклоподъёмник левой задней двери в сборе.

5.

   5

   Слева представлено видео снятия стеклоподъёмника в сборе, используйте его в качестве справки при демонтаже.

Установка 5 шагов

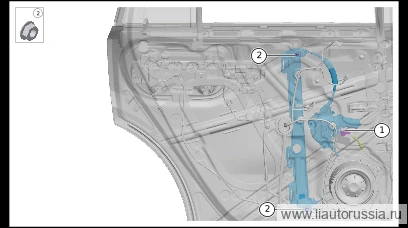

1.

   1

   Установите электрический стеклоподъёмник левой задней двери в сборе, установите крепёжные гайки электрического стеклоподъёмника левой задней двери в сборе (2 шт.). Гайка фланцевая шестигранная Q32006F38 Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 головка 10 мм
2. 2

   Подсоедините разъём жгута проводов стеклоподъёмника с электроприводом левой задней двери в сборе (1 шт.).

3.

   3

   Установите крепёжный болт электростеклоподъёмника левой задней двери в сборе (2 шт.). Q1860612F36 шестигранный фланцевый болт Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 головка 10 ммQ1860612F36
4. 4

   Установите крепёжные болты (1 шт.) электрического стеклоподъёмника левой задней двери в сборе.

   🔧 головка 10 мм
5. 5

   Установите наклейку.

Моменты затяжки — сводка
