Облицовка подлокотника левой задней двери в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
При демонтаже/монтаже не допускайте повреждения элементов салона.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 1
- Двери автомобиля книга владельца
Снятие 1 шагов
-

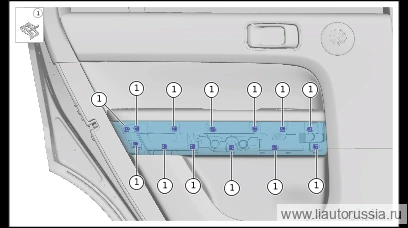

С помощью пластиковой лопатки-съёмника подденьте фиксирующие клипсы облицовки подлокотника левой задней двери в сборе (13 шт.), снимите облицовку подлокотника левой задней двери в сборе.
X01-89689104одноразовая детальПримечание. X01-89689104 — одноразовая деталь, при каждой разборке/сборке необходимо заменять её новой.
Установка 1 шагов
-
Установите облицовочную панель подлокотника левой задней двери в сборе, убедитесь, что фиксирующая защёлка (13 шт.) установлена до упора.
X01-89689104одноразовая детальПримечание. X01-89689104 является одноразовой деталью, после каждого демонтажа/монтажа необходимо заменять её новой деталью.
