Компонент уплотнений левой задней двери – малая гидроизоляционная плёнка левой задней двери в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
При демонтаже/монтаже не допускайте повреждения элементов салона.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 6
- Двери автомобиля книга владельца
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Компонент декоративной панели левой задней двери — заглушка внутренней ручки левой передней двери
- облицовка подлокотника левой задней двери в сборе
- Компонент облицовки левой задней двери.
Снятие 1 шагов
-

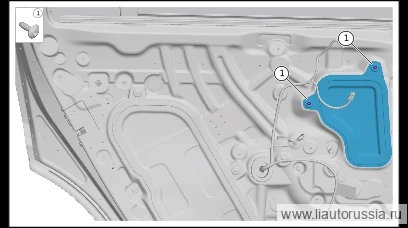

Выверните крепёжные винты (2 шт.) малой гидроизоляционной плёнки левой задней двери в сборе, снимите малую гидроизоляционную плёнку левой задней двери в сборе.
🔧 крестовая отвёртка Примечание: положите гидроизоляционную плёнку ровно обратной стороной вверх, чтобы избежать налипания мусора на плёнкуПримечание. С помощью инструмента отделите гидроизоляционную плёнку от бутилкаучукового герметика, чтобы не повредить плёнку.
Установка 1 шагов
-
Нанесите герметик, приклейте малую гидроизоляционную плёнку левой задней двери в сборе на кузовную панель левой задней двери, установите крепёжные винты малой гидроизоляционной плёнки левой задней двери в сборе (2 шт.). Q2734816F36 Саморез с крестообразным шлицем и большой полукруглой головкой Момент затяжки: 1.5±0.5 Н·м
⚙︎ 1.5±0.5 Н·м🔧 крестовая отвёрткаQ2734816F36
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Нанесите герметик, приклейте малую гидроизоляционную плёнку левой задн… | 1.5±0.5 Н·м |
