Компоненты уплотнений левой задней двери — водозащитная плёнка левой задней двери в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
При демонтаже/монтаже не допускайте повреждения элементов салона.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 6
- Двери автомобиля книга владельца
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Компонент декоративной панели левой задней двери — заглушка внутренней ручки левой передней двери
- облицовка подлокотника левой задней двери в сборе
- Компонент облицовки левой задней двери.
Снятие 1 шагов
-

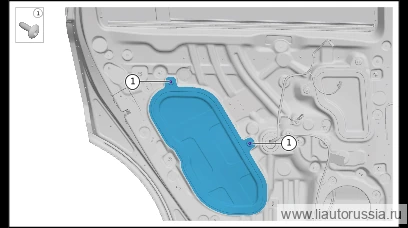

Выверните фиксирующие винты (2 шт.) водозащитной плёнки левой задней двери в сборе, снимите водозащитную плёнку левой задней двери в сборе.
🔧 крестовая отвёртка Примечание: располагайте водозащитную плёнку обратной стороной вверх на ровной поверхности, чтобы избежать налипания мусора на плёнкуПримечание. С помощью инструмента отделите водозащитную плёнку от бутилового герметика, чтобы избежать её повреждения.
Установка 2 шагов
-
Нанесите бутиловый герметик, приклейте гидроизоляционную плёнку левой задней двери в сборе на металл левой задней двери, установите крепёжные винты гидроизоляционной плёнки левой задней двери в сборе (2 шт.). Q2734816F36 Самонарезающий винт с крестообразным шлицем и полукруглой головкой увеличенного диаметра Момент затяжки:
Q2734816F36 -
5±0.5 Н·м
🔧 крестовая отвёртка
