Шланг подпитки дополнительного расширительного бачка электродвигателя
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Компоненты системы охлаждения расположены вблизи высоковольтных компонентов — не допускайте попадания охлаждающей жидкости на высоковольтные компоненты.
- Блок цилиндров по коммерческим причинам не поставляется как запасная часть; при повреждении блока цилиндров производится замена двигателя (ДВС) в сборе.
- При демонтаже хомута крепления трубки охлаждающей жидкости обязательно используйте клещи для шланговых хомутов, не допускается использование других инструментов, иначе это приведёт к повреждению хомута и нарушению герметичности.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 9
- Двери автомобиля книга владельца
- Подъём и опускание автомобиля
- Задняя защитная панель передней части днища
- Нижняя защита переднего бампера в сборе
- Левая передняя нижняя защита днища
- Корпус защиты адсорбера в сборе
- Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
- Декоративный кожух двигателя в сборе
- Воздушный фильтр в сборе
Снятие 3 шагов
-

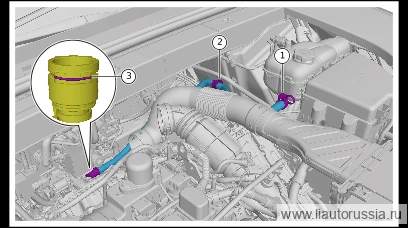

Ослабьте хомут крепления (1 шт.) подпиточного шланга дополнительного бачка электродвигателя, отсоедините подпиточный шланг дополнительного бачка электродвигателя от интегрированного расширительного бачка.
-
Отсоедините фиксатор (1 шт.) подпиточного шланга дополнительного бачка электродвигателя.
-
Ослабьте хомут (1 шт.) крепления шланга подпитки дополнительного расширительного бачка электродвигателя, отсоедините шланг подпитки дополнительного расширительного бачка электродвигателя от интегрированного модуля управления температурным режимом, снимите шланг подпитки дополнительного расширительного бачка электродвигателя.
Примечание. Обязательно дождитесь остывания охлаждающей жидкости в магистрали перед демонтажом во избежание ожога горячей жидкостью!
Установка 3 шагов
-
Установите шланг подпитки дополнительного бачка электродвигателя, подсоедините шланг подпитки дополнительного бачка электродвигателя к интегрированному модулю управления температурой, установите хомут (1 шт.) крепления шланга подпитки дополнительного бачка электродвигателя.
-
Установите фиксирующую защёлку (1 шт.) подпиточного шланга дополнительного бачка электродвигателя.
-
Подсоедините подпиточный шланг дополнительного бачка электродвигателя к интегрированному расширительному бачку, установите хомут крепления (1 шт.) подпиточного шланга дополнительного бачка электродвигателя.
