Подводящий шланг ОЖ аккумуляторной батареи
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- При нагреве охлаждающей жидкости образуется пар, следует избегать вдыхания этого газа.
- В случае непреднамеренного вдыхания большого количества паров охлаждающей жидкости или её проглатывания необходимо немедленно выпить чистой воды и вызвать рвоту, либо немедленно обратиться за медицинской помощью.
- Во избежание риска получения ожогов запрещается открывать крышку расширительного бачка после длительной работы автомобиля, так как кипящая жидкость и высокотемпературный пар могут причинить вред человеку; данную операцию следует выполнять только после остывания охлаждающей жидкости.
- Если система электропитания автомобиля не отключена, электровентилятор может включиться в любой момент — категорически запрещается протягивать руки в зону работы вентилятора.
- Для защиты окружающей среды охлаждающую жидкость необходимо собирать централизованно и утилизировать, используя мерную ёмкость для последующей регенерации или утилизации.
- Не допускается слив охлаждающей жидкости в бытовые или промышленные водопроводные системы, соединённые с обычными источниками воды.
- Компоненты системы охлаждения расположены рядом с высоковольтными компонентами, необходимо избегать попадания брызг охлаждающей жидкости на высоковольтные компоненты.
- По коммерческим соображениям блок цилиндров в качестве запасной части не поставляется; при повреждении блока цилиндров производится замена двигателя (ДВС) в сборе.
- При демонтаже фиксирующих хомутов трубок обязательно используйте водопроводные (шланговые) клещи, не допускается использование других инструментов, иначе это приведёт к повреждению хомута и нарушению герметичности.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 7
- Двери автомобиля книга владельца
- Подъём и опускание автомобиля
- Задняя защитная панель передней части днища
- Нижняя защита переднего бампера в сборе
- Левая передняя нижняя защита днища
- Корпус защиты адсорбера в сборе
- Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
Снятие 3 шагов
-

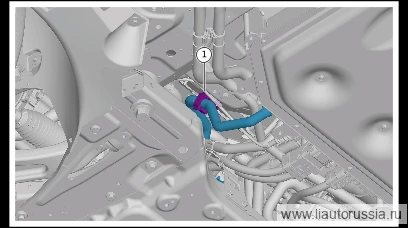

Ослабьте хомут крепления подводящего водяного шланга аккумуляторной батареи, отсоедините подводящий водяной шланг аккумуляторной батареи от интегрированного модуля управления температурой.
Примечание. Обязательно дождитесь остывания температуры охлаждающей жидкости в трубопроводе перед демонтажем во избежание ожога! -

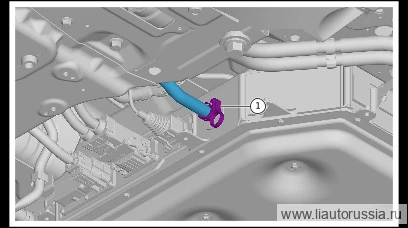

Отсоедините фиксирующую защёлку (1 шт.) подводящего шланга аккумуляторной батареи.
Примечание. Обязательно дождитесь остывания охлаждающей жидкости в трубопроводе перед демонтажем во избежание ожога горячей жидкостью! -

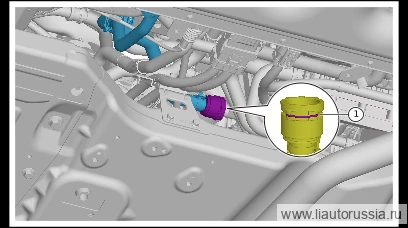

Ослабьте хомут крепления подводящего шланга ОЖ аккумуляторной батареи, отсоедините подводящий шланг ОЖ аккумуляторной батареи от тяговой аккумуляторной батареи в сборе.
Примечание. Обязательно дождитесь остывания охлаждающей жидкости в трубопроводе перед демонтажем во избежание ожога горячей жидкостью!
Установка 5 шагов
-
Установите подводящий шланг аккумуляторной батареи, подсоедините подводящий шланг аккумуляторной батареи к тяговой аккумуляторной батарее в сборе, установите хомут крепления подводящего шланга аккумуляторной батареи.
-
Установите фиксатор (1 шт.) крепления подводящего водяного шланга аккумуляторной батареи.
-
Подсоедините подводящий шланг аккумуляторной батареи к интегрированному модулю управления температурой, установите хомут крепления подводящего шланга аккумуляторной батареи.
-
Перед установкой подводящего шланга ОЖ аккумуляторной батареи проверьте внешний вид на отсутствие повреждений и трещин, в противном случае замените.
-
Проверьте правильность установки подводящего шланга аккумуляторной батареи. 3. Проверьте систему охлаждения на герметичность.
