Подузел трубопровода переднего электродвигателя в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Компоненты системы охлаждения расположены вблизи высоковольтных компонентов — не допускайте попадания охлаждающей жидкости на высоковольтные компоненты.
- Блок цилиндров по коммерческим причинам не поставляется как запасная часть; при повреждении блока цилиндров производится замена двигателя (ДВС) в сборе.
- При демонтаже хомута крепления трубки охлаждающей жидкости обязательно используйте клещи для шланговых хомутов, не допускается использование других инструментов, иначе это приведёт к повреждению хомута и нарушению герметичности.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 7
- Двери автомобиля книга владельца
- Подъём и опускание автомобиля
- Задняя защитная панель передней части днища
- Нижняя защита переднего бампера в сборе
- Левая передняя нижняя защита днища
- Корпус защиты адсорбера в сборе
- Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
Снятие 8 шагов
-
Ослабьте хомут крепления подузла трубопровода переднего электродвигателя в сборе (2 шт.), отсоедините подузел трубопровода переднего электродвигателя в сборе от мультирежимного электропривода в сборе.
-

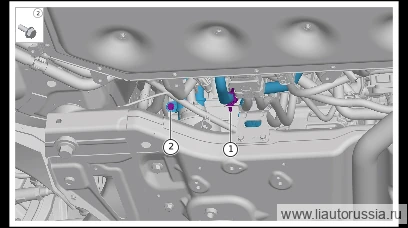

Выверните крепёжный болт (1 шт.) подузла в сборе трубопровода переднего электродвигателя.
🔧 торцевая головка ПРЕДУПРЕЖДЕНИЕ: Обязательно дождитесь остывания температуры охлаждающей жидкости в трубопроводе перед демонтажем во избежание ожога! 10 мм -
Выверните крепёжные болты (1 шт.) подузла трубопровода переднего электродвигателя в сборе.
🔧 Головка 10 мм -
Отсоедините фиксатор (1 шт.) подузла трубопроводов переднего электродвигателя в сборе.
Примечание. Обязательно дождитесь остывания охлаждающей жидкости в трубопроводе перед демонтажем во избежание ожога горячей жидкостью! -

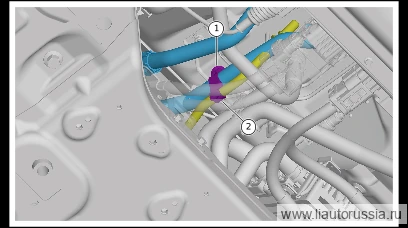

Отсоедините трубку десорбции адсорбера в сборе III от подузла трубопроводов переднего электродвигателя в сборе.
-

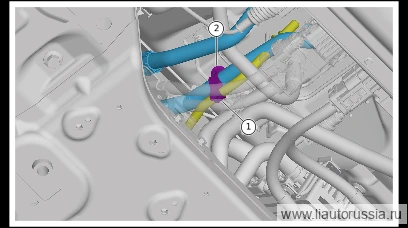

Отсоедините фиксатор (1 шт.) подузла трубопроводов переднего электродвигателя в сборе.
Примечание. Обязательно дождитесь остывания охлаждающей жидкости в трубопроводе перед демонтажем во избежание ожога горячей жидкостью! -

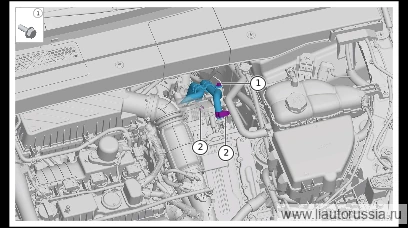

Ослабьте хомут (1 шт.) крепления подузла в сборе трубопровода переднего электродвигателя, отсоедините подузел в сборе трубопровода переднего электродвигателя от средней части нейлоновой подводящей трубки контура заднего электродвигателя.
-
Ослабьте хомут крепления (1 шт.) подузла трубопровода переднего электродвигателя в сборе, отсоедините подузел трубопровода переднего электродвигателя в сборе от отводящей трубки ADAS, снимите подузел трубопровода переднего электродвигателя в сборе.
Примечание. Обязательно дождитесь остывания охлаждающей жидкости в трубопроводе перед демонтажем во избежание ожога горячей жидкостью!
Установка 8 шагов
-
Установите подузел трубопроводов переднего электродвигателя в сборе, подсоедините подузел трубопроводов переднего электродвигателя в сборе к отводящей трубке ОЖ ADAS, установите хомут крепления (1 шт.) подузла трубопроводов переднего электродвигателя в сборе.
-
Подсоедините подузел трубопроводов переднего электродвигателя в сборе к средней части нейлоновой подводящей трубки контура охлаждения заднего электродвигателя, установите хомут (1 шт.) крепления подузла трубопроводов переднего электродвигателя в сборе.
-
Установите фиксирующую защёлку (1 шт.) подузла трубопровода переднего электродвигателя в сборе.
-
Установите трубку десорбции адсорбера в сборе III на подузел в сборе трубопровода переднего электродвигателя.
-
Установите фиксирующую защёлку (1 шт.) подузла трубопровода переднего электродвигателя в сборе.
-
Установите крепёжные болты (1 шт.) подузла трубопровода переднего электродвигателя в сборе. Q1860616F70 Шестигранный фланцевый болт Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 Головка 10 ммQ1860616F70 -
Установите подузел трубопроводов переднего электродвигателя в сборе, установите крепёжный болт (1 шт.) подузла трубопроводов переднего электродвигателя в сборе. Q1860616F70 шестигранный фланцевый болт Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка 10 ммQ1860616F70 -
Подсоедините подузел трубопровода переднего электродвигателя в сборе к мультирежимному электроприводу в сборе, установите фиксирующий хомут подузла трубопровода переднего электродвигателя в сборе (2 шт.).
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите крепёжные болты (1 шт.) подузла трубопровода переднего элек… | 9±1 Н·м |
| Установите подузел трубопроводов переднего электродвигателя в сборе, у… | 9±1 Н·м |
