Подузел в сборе магистралей переднего электродвигателя 1
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Компоненты системы охлаждения расположены вблизи высоковольтных компонентов — не допускайте попадания охлаждающей жидкости на высоковольтные компоненты.
- Блок цилиндров по коммерческим причинам не поставляется как запасная часть; при повреждении блока цилиндров производится замена двигателя (ДВС) в сборе.
- При демонтаже хомута крепления трубки охлаждающей жидкости обязательно используйте клещи для шланговых хомутов, не допускается использование других инструментов, иначе это приведёт к повреждению хомута и нарушению герметичности.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 7
- Двери автомобиля книга владельца
- Подъём и опускание автомобиля
- Задняя защитная панель передней части днища
- Нижняя защита переднего бампера в сборе
- Левая передняя нижняя защита днища
- Корпус защиты адсорбера в сборе
- Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
Снятие 3 шагов
-

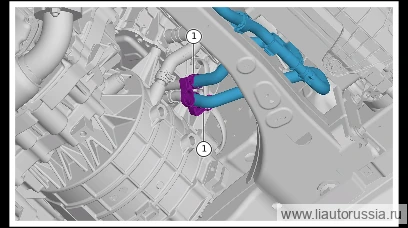

Ослабьте хомут (2 шт.) крепления подузла в сборе трубопровода переднего электродвигателя 1, отсоедините подузел в сборе трубопровода переднего электродвигателя 1 от сдвоенного электродвигателя с редуктором в сборе.
Примечание. Обязательно дождитесь остывания температуры охлаждающей жидкости в трубопроводе перед демонтажем во избежание ожога! -

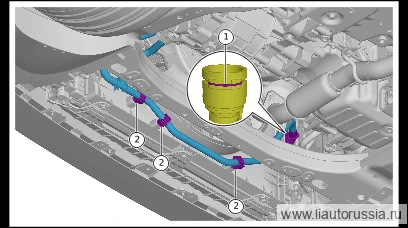

Отсоедините защёлку крепления подузла в сборе магистралей переднего электродвигателя 1 (3 шт.).
-
Ослабьте хомут крепления (1 шт.) подузла трубопровода переднего электродвигателя 1 в сборе, отсоедините подузел трубопровода переднего электродвигателя 1 в сборе от радиатора электродвигателя в сборе, снимите подузел трубопровода переднего электродвигателя 1 в сборе.
Примечание. Обязательно дождитесь остывания охлаждающей жидкости в трубопроводе перед демонтажем во избежание ожога горячей жидкостью!
Установка 3 шагов
-
Установите подузел трубопроводов переднего электродвигателя 1 в сборе, подсоедините подузел трубопроводов переднего электродвигателя 1 в сборе к радиатору электродвигателя в сборе, установите хомут крепления (1 шт.) подузла трубопроводов переднего электродвигателя 1 в сборе.
-
Установите фиксирующую защёлку (3 шт.) подузла в сборе трубопровода переднего электродвигателя 1.
-
Подсоедините подузел трубопроводов переднего электродвигателя в сборе 1 к сдвоенному электродвигателю с редуктором в сборе, установите хомут (2 шт.) крепления подузла трубопроводов переднего электродвигателя в сборе 1.
