Отводящий шланг ОЖ OBC
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Когда система охлаждения находится в состоянии высокой температуры, запрещается открывать крышку расширительного бачка во избежание выброса охлаждающей жидкости и получения ожогов.
- В процессе высоковольтного отключения, снятия напряжения и проверки отсутствия напряжения работы должны выполняться персоналом, имеющим удостоверение электрика по электробезопасности (IC-карту) низкого напряжения, в высоковольтных изоляционных перчатках; также необходимо обеспечить собственную изоляционную защиту, запрещается иметь при себе металлические предметы.
- В процессе демонтажа и монтажа высоковольтных компонентов персонал, имеющий IC-карту электротехника по низкому напряжению, должен быть в высоковольтных изоляционных перчатках, а также обязан обеспечить собственную изоляционную защиту; запрещается иметь при себе металлические предметы.
- Перед проведением ремонта и демонтажа/монтажа высоковольтных электрических компонентов необходимо выполнить процедуру отключения высокого напряжения.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 12
- Двери автомобиля книга владельца
- Двери багажника на электроприводе книга владельца
- Открытие и закрытие капота
- Крышка багажника в сборе
- Ящик для инструмента в багажнике
- Аккумулятор книга владельца
- Высоковольтная система книга владельца
- Задняя защитная панель передней части днища
- Нижняя защита переднего бампера в сборе
- Левая передняя нижняя защита днища
- Корпус защиты адсорбера в сборе
- Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
Снятие 3 шагов
-
Ослабьте хомут крепления отводящего шланга OBC, отсоедините отводящий шланг OBC от подводящего шланга заднего электродвигателя.
Примечание. Обязательно дождитесь остывания охлаждающей жидкости в трубопроводе перед демонтажем во избежание ожога горячей жидкостью! -

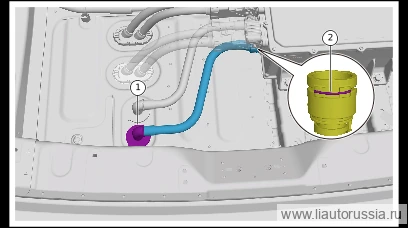

Ослабьте хомут крепления отводящего шланга ОЖ OBC, отсоедините отводящий шланг ОЖ OBC от блока зарядки и распределения высоковольтного питания в сборе.
-

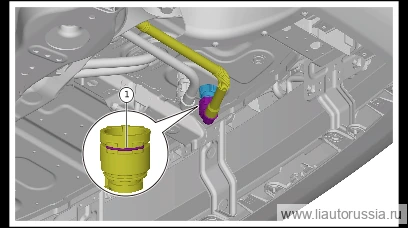

Снимите отводящий шланг OBC.
Примечание. Обязательно дождитесь остывания охлаждающей жидкости в магистрали перед демонтажом во избежание ожога горячей жидкостью!
Установка 3 шагов
-
Установите отводящий водяной шланг OBC.
-
Подсоедините отводящий шланг OBC к высоковольтному блоку зарядки и распределения питания в сборе, установите хомут крепления отводящего шланга OBC.
-
Подсоедините отводящий шланг ОЖ OBC к подводящему шлангу ОЖ заднего электродвигателя, установите хомут крепления отводящего шланга ОЖ OBC.
