Отводящий шланг аккумуляторной батареи
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- При нагреве охлаждающей жидкости образуется пар, следует избегать вдыхания этого газа.
- В случае непреднамеренного вдыхания большого количества паров охлаждающей жидкости или её проглатывания необходимо немедленно выпить чистой воды и вызвать рвоту, либо немедленно обратиться за медицинской помощью.
- Во избежание риска получения ожогов запрещается открывать крышку расширительного бачка после длительной работы автомобиля, так как кипящая жидкость и высокотемпературный пар могут причинить вред человеку; данную операцию следует выполнять только после остывания охлаждающей жидкости.
- Если система электропитания автомобиля не отключена, электровентилятор может включиться в любой момент — категорически запрещается протягивать руки в зону работы вентилятора.
- Для защиты окружающей среды охлаждающую жидкость необходимо собирать централизованно и утилизировать, используя мерную ёмкость для последующей регенерации или утилизации.
- Не допускается слив охлаждающей жидкости в бытовые или промышленные водопроводные системы, соединённые с обычными источниками воды.
- Компоненты системы охлаждения расположены рядом с высоковольтными компонентами, необходимо избегать попадания брызг охлаждающей жидкости на высоковольтные компоненты.
- По коммерческим соображениям блок цилиндров в качестве запасной части не поставляется; при повреждении блока цилиндров производится замена двигателя (ДВС) в сборе.
- При демонтаже фиксирующих хомутов трубок обязательно используйте водопроводные (шланговые) клещи, не допускается использование других инструментов, иначе это приведёт к повреждению хомута и нарушению герметичности.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 8
- Двери автомобиля книга владельца
- Подъём и опускание автомобиля
- Задняя защитная панель передней части днища
- Нижняя защита переднего бампера в сборе
- Левая передняя нижняя защита днища
- Корпус защиты адсорбера в сборе
- Левая передняя нижняя защита днища
- Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
Снятие 3 шагов
-

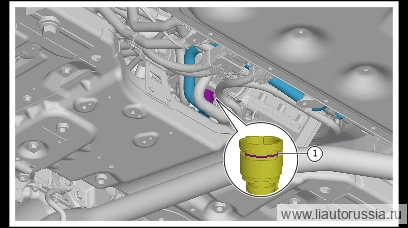

Ослабьте хомут отводящего шланга аккумуляторной батареи, отсоедините отводящий шланг аккумуляторной батареи от интегрированного модуля терморегулирования.
Примечание. Обязательно дождитесь остывания температуры охлаждающей жидкости в магистрали перед демонтажем во избежание ожога горячей жидкостью! -

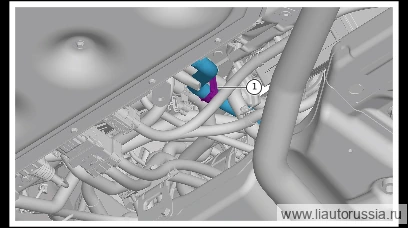

Отсоедините отводящий шланг ОЖ аккумуляторной батареи (1 шт.) от фиксирующей защёлки отводящего шланга ОЖ электрического насоса ОЖ электродвигателя.
Примечание. Обязательно дождитесь остывания температуры охлаждающей жидкости в магистрали перед демонтажем во избежание ожога горячей жидкостью! -

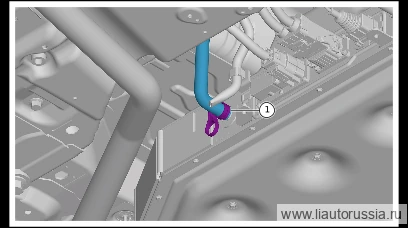

Ослабьте хомут крепления отводящего шланга аккумуляторной батареи, отсоедините отводящий шланг аккумуляторной батареи от узла тяговой аккумуляторной батареи в сборе.
Примечание. Обязательно дождитесь остывания температуры охлаждающей жидкости в магистрали перед демонтажем во избежание ожога!
Установка 5 шагов
-
Установите отводящий шланг блока аккумуляторной батареи, подсоедините отводящий шланг блока аккумуляторной батареи к силовому аккумуляторному блоку в сборе, установите фиксирующий хомут отводящего шланга блока аккумуляторной батареи.
-
Установите отводящий шланг аккумуляторной батареи на фиксирующую защёлку(1 шт.) отводящего шланга электронного насоса ОЖ электродвигателя.
-
Подсоедините отводящий шланг ОЖ аккумуляторной батареи к интегрированному модулю управления теплом, установите фиксирующий хомут отводящего шланга ОЖ аккумуляторной батареи.
-
Перед установкой отводящего шланга аккумуляторной батареи проверьте внешний вид на отсутствие повреждений и трещин, при их наличии замените.
-
Проверьте и убедитесь, что отводящий шланг блока аккумуляторной батареи установлен правильно. 3. Проверка системы охлаждения на герметичность.
