Отводящая трубка радиатора электродвигателя

Подготовительные работы 12

1. Двери автомобиля книга владельца
2. Подъём и опускание автомобиля
3. Задняя защитная панель передней части днища
4. Нижняя защита переднего бампера в сборе
5. Левая передняя нижняя защита днища
6. Корпус защиты адсорбера в сборе
7. Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
8. Передняя защита моторного отсека
9. Компоненты воздушного фильтра — Впускной патрубок воздушного фильтра в сборе
10. Впускной шланг воздушного фильтра
11. Декоративный кожух двигателя в сборе
12. Воздушный фильтр в сборе

Снятие 7 шагов

1. 1

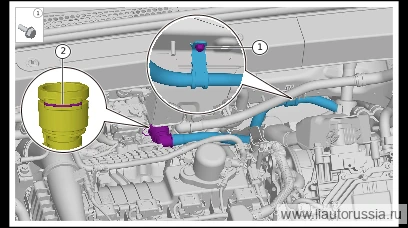

   Ослабьте хомут крепления (1 шт.) отводящей трубки радиатора электродвигателя, отсоедините отводящую трубку радиатора электродвигателя от радиатора электродвигателя в сборе.
2. 2

   Отсоедините фиксатор (1 шт.) отводящей трубки радиатора электродвигателя.

   Примечание. Обязательно дождитесь остывания охлаждающей жидкости в трубопроводе перед демонтажем во избежание ожога горячей жидкостью!

3.

   3

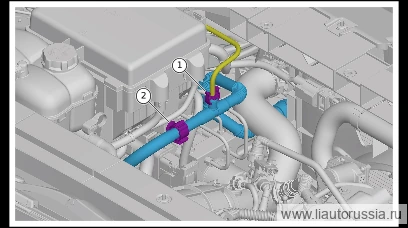

   Нажмите на фиксатор (1 шт.) обратной трубки электродвигателя, отсоедините обратную трубку электродвигателя от отводящей трубки радиатора электродвигателя.
4. 4

   Отсоедините фиксатор (1 шт.) отводящей трубки радиатора электродвигателя.

   Примечание. Обязательно дождитесь остывания охлаждающей жидкости в трубопроводе перед демонтажем во избежание ожога горячей жидкостью!

5.

   5

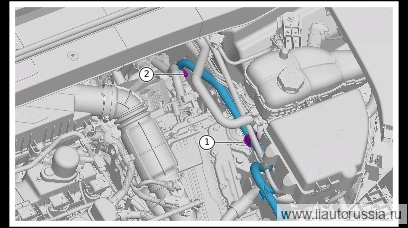

   Отсоедините фиксатор (1 шт.) крепления отводящей трубки радиатора электродвигателя. 2. Снимите фиксатор (1 шт.) крепления отводящей трубки радиатора электродвигателя со шпильки.

   Примечание. Обязательно дождитесь остывания температуры охлаждающей жидкости в трубопроводе перед демонтажем во избежание ожога!

6.

   6

   Ослабьте хомут крепления (1 шт.) отводящей трубки радиатора электродвигателя, отсоедините отводящую трубку радиатора электродвигателя от интегрированного модуля управления температурой.
7. 7

   Выверните крепёжный болт (1 шт.) отводящей трубки радиатора электродвигателя, снимите отводящую трубку радиатора электродвигателя.

   🔧 головка Предупреждение: Обязательно дождитесь остывания охлаждающей жидкости в трубопроводе перед демонтажем во избежание ожога горячей жидкостью! 10 мм

Установка 7 шагов

1.

   1

   Установите отводящую трубку радиатора электродвигателя, установите крепёжные болты (1 шт.) отводящей трубки радиатора электродвигателя. Q1860616F70 Шестигранный фланцевый болт Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 головка 10 ммQ1860616F70
2. 2

   Подсоедините отводящую трубку радиатора электродвигателя к интегрированному модулю управления температурой, установите хомут (1 шт.) крепления отводящей трубки радиатора электродвигателя.

3.

   3

   Установите фиксирующую защёлку отводящей трубки радиатора электродвигателя на шпильку (1 шт.).
4. 4

   Установите фиксатор (1 шт.) отводящей трубки радиатора электродвигателя.

5.

   5

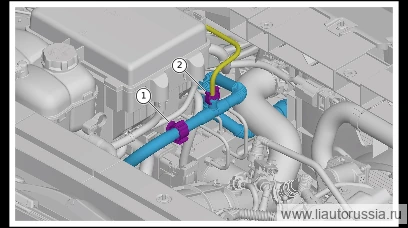

   Установите фиксатор (1 шт.) отводящей трубки радиатора электродвигателя. 2 . Нажмите на фиксатор (1 шт.), подсоедините обратную трубку электродвигателя к отводящей трубке радиатора электродвигателя.

6.

   6

   Установите фиксатор (1 шт.) отводящей трубки радиатора электродвигателя.
7. 7

   Подсоедините отводящую трубку радиатора электродвигателя к радиатору электродвигателя в сборе, установите хомут (1 шт.) крепления отводящей трубки радиатора электродвигателя.

Моменты затяжки — сводка
