Электровентилятор в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Оператор должен использовать защитную обувь, рабочие перчатки, каску и защитные очки.

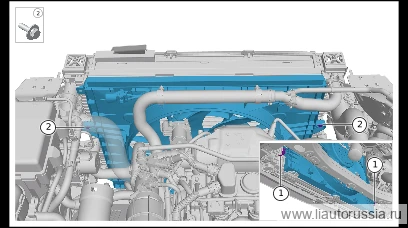

Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 12
- Двери автомобиля книга владельца
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Открытие и закрытие капота
- Передняя защита моторного отсека
- Левая защита моторного отсека в сборе
- Правая защита моторного отсека в сборе
- Подъём и опускание автомобиля
- Снятие и установка габаритного фонаря решётки радиатора в сборе с передним уплотнителем моторного отсека
- Демонтаж/монтаж узла переднего бампера в сборе
- Разборка/сборка узла монтажного кронштейна переднего комбинированного фонаря
- верхняя поперечина радиатора, подузел в сборе
Снятие 6 шагов
-

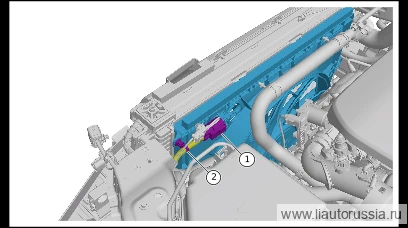

Отсоедините разъём (1 шт.) жгута проводов электровентилятора в сборе.
-
Отсоедините фиксатор (1 шт.) крепления электровентилятора в сборе.
-

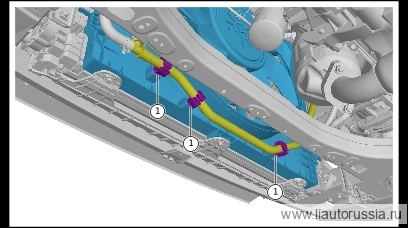

Отсоедините фиксирующую защёлку (3 шт.) подводящей трубки радиатора электродвигателя.
Примечание. Обязательно дождитесь остывания охлаждающей жидкости в трубопроводе перед демонтажем во избежание ожога горячей жидкостью! -

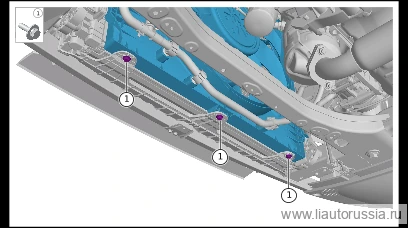

Выверните крепёжный болт (3 шт.) электровентилятора в сборе.
🔧 головка 10 мм -
Выверните крепёжный болт (3 шт.) электровентилятора в сборе.
🔧 головка 10 мм -
Отсоедините фиксатор электронного вентилятора в сборе от радиатора двигателя (ДВС) в сборе, снимите электронный вентилятор в сборе в направлении стрелки.
Примечание. Обязательно дождитесь остывания охлаждающей жидкости в магистрали перед демонтажом во избежание ожога горячей жидкостью!
Установка 6 шагов
-
Установите электровентилятор в сборе по направлению стрелки, убедитесь, что фиксатор крепления электровентилятора в сборе к радиатору двигателя (ДВС) в сборе установлен до упора.
-
Установите крепёжные болты (3 шт.) электровентилятора в сборе. Q146B0622F62L комплект: болт с шестигранной головкой, пружинная шайба и плоская шайба Момент затяжки: 6±1 Н·м
⚙︎ 6±1 Н·м🔧 Головка 10 мм -
Установите крепёжный болт (3 шт.) электровентилятора в сборе. Q146B0622F62L шестигранный болт в сборе с пружинной шайбой и плоской шайбой Момент затяжки: 6±1 Н·м
⚙︎ 6±1 Н·м🔧 головка 10 мм -
Установите фиксатор (3 шт.) подводящей трубки радиатора электродвигателя.
-
Установите фиксатор (1 шт.) крепления электровентилятора в сборе.
-
Подсоедините разъём жгута проводов (1 шт.) электровентилятора в сборе.
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите крепёжные болты (3 шт.) электровентилятора в сборе. Q146B06… | 6±1 Н·м |
| Установите крепёжный болт (3 шт.) электровентилятора в сборе. Q146B062… | 6±1 Н·м |
Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
- Калибровка кругового обзора 360°
- Регулировка высоты фары
