Заглушка отверстия стартера
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Во время работы рэндж-экстендера трубопроводы системы выпуска сильно нагреваются, поэтому необходимо заглушить рэндж-экстендер и выполнять демонтаж только после остывания трубопроводов системы выпуска до комнатной температуры, иначе раскалённые детали могут вызвать ожоги.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 5
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Подъём и опускание автомобиля
- Нижняя защита переднего бампера в сборе
- Задняя монтажная поперечина нижней защиты переднего бампера в сборе
Снятие 2 шагов
-

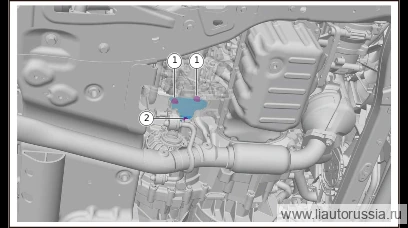

Выверните крепёжные болты заглушки отверстия стартера (2 шт.).
🔧 головка 15 мм -
Выверните крепёжные болты заглушки отверстия стартера (1 шт.), снимите заглушку отверстия стартера.
🔧 головка 10 мм
Установка 2 шагов
-
Установите заглушку отверстия стартера, установите крепёжные болты заглушки отверстия стартера (2 шт.). X01-89186108 направляющий болт с шестигранным фланцем Момент затяжки: (45±3) Нм
⚙︎ (45±3) Н·м🔧 головка 15 ммX01-89186108 -
Установите крепёжные болты заглушки отверстия стартера (1 шт.). Q140B0635F62L комплект шестигранного болта и плоской шайбы Момент затяжки: (9±1) Нм
⚙︎ (9±1) Н·м🔧 головка 10 мм
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите заглушку отверстия стартера, установите крепёжные болты заг… | (45±3) Н·м |
| Установите крепёжные болты заглушки отверстия стартера (1 шт.). Q140B0… | (9±1) Н·м |
