Впускной патрубок интеркулера II

Система впуска · Li L7 2022–2023 · стр. 805–806 оригинала
3 шагов снятия3 шагов установки 2 моментов затяжки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Расположение детали

Качество исходного изображения, к сожалению, плохое.

Впускной патрубок интеркулера II

Подготовительные работы 8

  1. Двери автомобиля книга владельца
  2. Включение режима подъёма автомобиля
  3. Подъём и опускание автомобиля
  4. Колесо в сборе (алюминиевое)
  5. Накладка арки левого переднего колеса в сборе
  6. Подкрылок левого переднего колеса в сборе
  7. Открытие и закрытие капота
  8. Передняя защита моторного отсека

Снятие 3 шагов

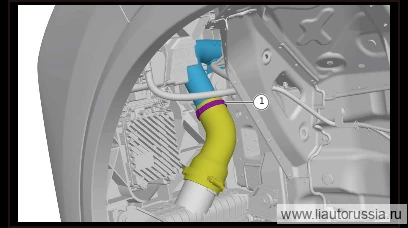

  1. Шаг 1

    Снимите фиксирующий хомут (1 шт.) впускного патрубка интеркулера III, отсоедините соединение впускного патрубка интеркулера II с впускным патрубком интеркулера III.

    🔧 клещи для одноухих бесступенчатых хомутоводноразовая деталь
    Примечание. Одноухий бесступенчатый хомут является одноразовой деталью, после каждого демонтажа необходимо устанавливать новую деталь.

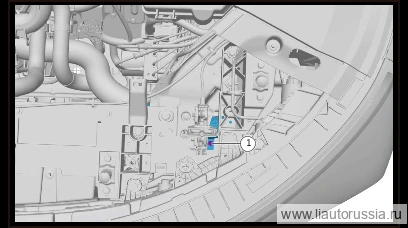

  2. Шаг 2

    Выверните крепёжный болт (1 шт.) впускного патрубка интеркулера II.

    🔧 головка 10 мм

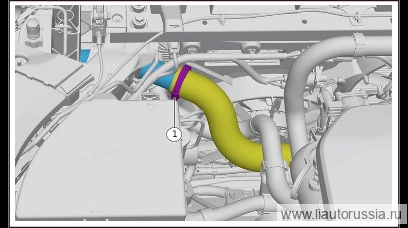

  3. Шаг 3

    Ослабьте фиксирующий хомут (1 шт.) впускного патрубка интеркулера I, отсоедините соединение впускного патрубка интеркулера II с впускным патрубком интеркулера I, снимите впускной патрубок интеркулера II.

    🔧 головка 7 мм

Установка 3 шагов

  1. Шаг 1

    Подсоедините впускной патрубок интеркулера II к впускному патрубку интеркулера I, затяните фиксирующий хомут (1 шт.) впускного патрубка интеркулера I. 5 Н·м

    ⚙︎ 6±0.5 Н·м🔧 головка 7 мм Момент затяжки: 6±0
  2. Шаг 2

    Установите крепёжный болт (1 шт.) впускного патрубка интеркулера II. Комплект болта с шестигранной головкой и плоской шайбой Q140B0630F71L Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 головка 10 мм
  3. Шаг 3

    Подсоедините впускной патрубок интеркулера III к впускному патрубку интеркулера II, установите фиксирующий хомут (1 шт.) впускного патрубка интеркулера III.

    🔧 клещи для одноухих бесступенчатых хомутов

Моменты затяжки — сводка

ОперацияМомент
Подсоедините впускной патрубок интеркулера II к впускному патрубку инт…6±0.5 Н·м
Установите крепёжный болт (1 шт.) впускного патрубка интеркулера II. К…9±1 Н·м
