Топливный бак и компоненты трубопровода — Монтажный кронштейн хомута трубки
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- После завершения установки опустите автомобиль до соприкосновения с полом.
- Не перемещайте автомобиль в этот момент.
- Нажмите на экране «Выйти из режима подъёма», система автоматически начнёт накачку.
- По завершении накачки автомобиль можно перемещать по необходимости.
Подготовительные работы 5
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Подъём и опускание автомобиля
- защитная балка шасси
- Левая передняя нижняя защита днища
Снятие 3 шагов
-

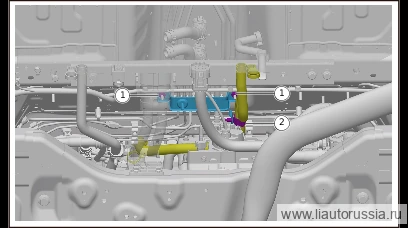

Отсоедините хомут трубки в сборе от монтажного кронштейна хомута трубки.
-

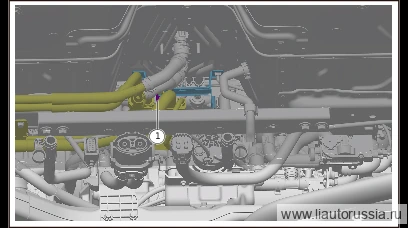

Отсоедините фиксатор отводящего шланга 2 аккумуляторной батареи (1 шт.).
-
Выверните крепёжную гайку (2 шт.) монтажного кронштейна хомута трубки, снимите монтажный кронштейн хомута трубки.
🔧 торцевая головка 10 мм
Установка 3 шагов
-
Установите монтажный кронштейн хомута трубки, установите крепёжную гайку (2 шт.) монтажного кронштейна хомута трубки. Гайка с шестигранной фланцевой головкой Q32006F61 Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 торцевая головка 10 мм -
Установите фиксирующий хомут отводящего шланга 2 аккумуляторной батареи (1 шт.).
-
Установите хомут трубки в сборе.
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите монтажный кронштейн хомута трубки, установите крепёжную гай… | 9±1 Н·м |
