Прокладка уплотнительная впускной/выпускной трубы глушителя
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Во время работы рэндж-экстендера трубопроводы системы выпуска сильно нагреваются, поэтому необходимо заглушить рэндж-экстендер и выполнять демонтаж только после остывания трубопроводов системы выпуска до комнатной температуры, иначе раскалённые детали могут вызвать ожоги.
Уплотнительная прокладка впускной/выпускной трубы глушителя не подлежит повторному использованию, необходимо заменить её новой уплотнительной прокладкой впускной/выпускной трубы глушителя.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 5
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Подъём и опускание автомобиля
- Нижняя защита переднего бампера в сборе
- Задняя монтажная поперечина нижней защиты переднего бампера в сборе
Снятие 2 шагов
-

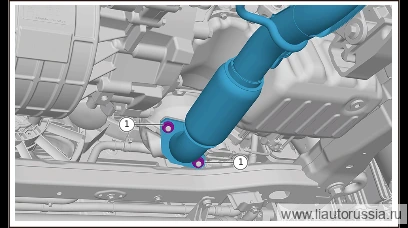

Выверните гайку(и) крепления предглушителя в сборе к узлу нейтрализации отработавших газов в сборе (2 шт.), отсоедините предглушитель в сборе от узла нейтрализации отработавших газов в сборе.
🔧 головка 16 ммПримечание. Обязательно дождитесь остывания трубопроводов глушителя перед демонтажем во избежание ожогов горячими деталями! -

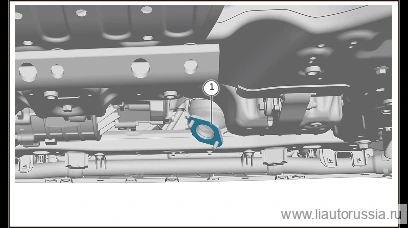

Снимите уплотнительную прокладку впускной/выпускной трубы глушителя.
Примечание. Обязательно дождитесь остывания трубопроводов глушителя перед демонтажем во избежание ожогов горячими деталями!
Установка 2 шагов
-
Установите уплотнительную прокладку впускной/выпускной трубы глушителя.
-
Подсоедините предглушитель в сборе к узлу нейтрализации отработавших газов в сборе, установите гайки крепления предглушителя в сборе к узлу нейтрализации отработавших газов в сборе (2 шт.). Q32310T13F61 Гайка шестигранная фланцевая с мелкой резьбой. Момент затяжки: 45±3 Н·м
⚙︎ 45±3 Н·м🔧 головка 16 ммПримечание. Проверьте узел уплотнительной прокладки катализатора на отсутствие повреждений, при наличии повреждений — замените.
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Подсоедините предглушитель в сборе к узлу нейтрализации отработавших г… | 45±3 Н·м |
