Механический водяной насос в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Во избежание ожогов не снимайте крышку расширительного бачка до тех пор, пока приводной электродвигатель не остынет.
- Если снять крышку расширительного бачка, когда приводной электродвигатель и радиатор ещё не остыли, система охлаждения выбросит горячую жидкость и пар под высоким давлением.
- При нагреве охлаждающая жидкость образует пар — избегайте вдыхания этих испарений.
- При случайном обильном вдыхании паров охлаждающей жидкости или её попадании внутрь организма немедленно выпейте чистой воды, вызовите рвоту или немедленно обратитесь за медицинской помощью.
- После завершения установки опустите автомобиль до земли.
- Не перемещайте автомобиль в этот момент.
- Нажмите на экране «Выход из режима подъёмника» — система автоматически произведёт подкачку воздуха.
- После завершения подкачки автомобиль можно перемещать по необходимости.
- В целях защиты окружающей среды охлаждающую жидкость необходимо собирать централизованно, используя мерную ёмкость, для последующей утилизации или переработки.
- Запрещается сливать охлаждающую жидкость в бытовые или промышленные водопроводные системы, соединённые с обычными источниками воды.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Специальный инструмент
| № | Код | Наименование | Вид | Назначение |
|---|---|---|---|---|
| 1 | ZM3V1XWTEV | Инструмент для демонтажа/монтажа шкива водяного насоса |  | Демонтаж/монтаж шкива |
| 2 | 3TYV99GUJ4 | Инструмент для демонтажа/монтажа шкива водяного насоса |  | Демонтаж/монтаж шкива |
Подготовительные работы 10
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Открытие и закрытие капота
- Подъём и опускание автомобиля
- Колесо в сборе (алюминиевое)
- Накладка правой передней колёсной арки в сборе
- Подкрылок правого переднего колеса в сборе
- Нижняя защита переднего бампера в сборе
- Заправка охлаждающей жидкости увеличителя запаса хода и системы отопления
- Шкив и натяжной ролик, узел — Ремень
Снятие 6 шагов
-

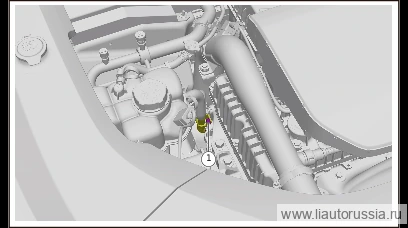

Выверните болты крепления трубки расширительного бачка (1 шт.).
🔧 головка 10 мм -

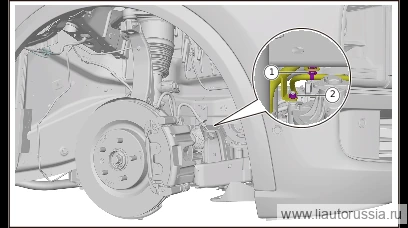

Отсоедините фиксатор жгута проводов двигателя (1 шт.).
-
Выверните крепёжные гайки трубки подпитки (1 шт.), отведите трубку подпитки в сторону.
🔧 головка 10 мм -
Выверните крепёжные болты механического водяного насоса в сборе (4 шт.).
🔧 головка 10 мм -
Выверните крепёжные гайки механического водяного насоса в сборе (1 шт.), снимите механический водяной насос в сборе.
🔧 головка 10 ммодноразовая детальПримечание. Уплотнительное кольцо водяного насоса 1003362 является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять его новой деталью. -

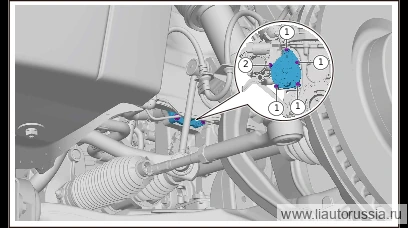

С помощью инструмента выверните крепёжные болты шкива водяного насоса (3 шт.), снимите шкив водяного насоса. ).
🔧 инструмент для демонтажа/монтажа шкива водяного насоса и головка 10 мм Примечание: сначала с помощью инструмента для демонтажа/монтажа шкива водяного насоса и головки 10 мм ослабьте крепёжные болты шкива водяного насоса, после ослабления снимите инструмент для демонтажа/монтажа шкива водяного насоса; затем с помощью головки 10 мм выверните крепёжные болты шкива водяного насоса (3 шт
Установка 6 шагов
-
Установите шкив водяного насоса, с помощью инструмента установите крепёжный болт шкива водяного насоса (3 шт.). Момент затяжки: (8±1.2) Нм ); затем с помощью инструмента для снятия/установки шкива водяного насоса и головки 10 мм затяните крепёжный болт шкива водяного насоса, после затяжки снимите инструмент для снятия/установки шкива водяного насоса.
⚙︎ (8±1.2 ) Н·м🔧 инструмент для снятия/установки шкива водяного насоса и головка 10 мм Примечание: сначала с помощью головки 10 мм установите крепёжный болт шкива водяного насоса (3 шт -
Установите механический водяной насос в сборе, установите крепёжную гайку механического водяного насоса в сборе (1 шт.).
⚙︎ 9(7.7~10.4) Н·м🔧 головка 10 ммодноразовая детальПримечание- Уплотнительное кольцо водяного насоса 1003362 является одноразовой деталью, после каждого демонтажа необходимо устанавливать новую деталь.
- Гайка с фланцем ST00026 Момент затяжки: 9(7,7~10,4) Нм.
-
Установите крепёжный болт механического водяного насоса в сборе (4 шт.). Шестигранный болт с фланцем ST00032 Момент затяжки: 9(7,7~10,4) Нм
⚙︎ 9(7.7~10.4) Н·м🔧 головка Внимание: при установке механического водяного насоса в сборе необходимо проверить крыльчатку водяного насоса на целостность и отсутствие повреждений 10 мм -
Установите трубку подпитки, установите крепёжные гайки трубки подпитки (1 шт.). ST00026 фланцевая гайка Момент затяжки: (10±1) Н·м
⚙︎ (10±1) Н·м🔧 головка 10 мм -
Установите фиксатор жгута проводов двигателя (1 шт.).
-
Установите крепёжный болт патрубка подпитки (1 шт.). Шестигранный болт с фланцем ST00032 Момент затяжки: (10±1) Нм
⚙︎ (10±1) Н·м🔧 головка 10 мм
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите шкив водяного насоса, с помощью инструмента установите креп… | (8±1.2 ) Н·м |
| Установите механический водяной насос в сборе, установите крепёжную га… | 9(7.7~10.4) Н·м |
| Установите крепёжный болт механического водяного насоса в сборе (4 шт.… | 9(7.7~10.4) Н·м |
| Установите трубку подпитки, установите крепёжные гайки трубки подпитки… | (10±1) Н·м |
| Установите крепёжный болт патрубка подпитки (1 шт.). Шестигранный болт… | (10±1) Н·м |
