Масляный поддон и элементы смазки — Сливной болт
Блок двигателя в сборе · Li L7 2022–2023 · стр. 564–565 оригинала
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- После завершения установки опустите автомобиль, чтобы он встал на землю, следя за тем, чтобы в этот момент автомобиль не перемещался.
- Нажмите на экране «Выйти из режима подъёмника» — система автоматически начнёт накачку.
- После завершения накачки автомобиль можно перемещать по мере необходимости.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 8
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Открытие и закрытие капота
- Декоративный кожух двигателя в сборе
- Подъём и опускание автомобиля
- Нижняя защита переднего бампера в сборе
- Задняя монтажная поперечина нижней защиты переднего бампера в сборе
- Слив и заправка моторного масла увеличителя запаса хода
Снятие 2 шагов
-

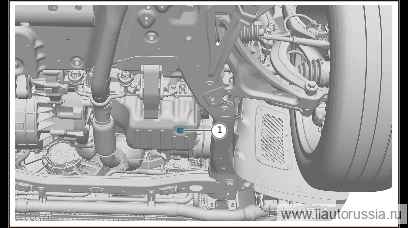

Выверните сливной болт с комбинированной шайбой в сборе.
🔧 торцевая головка 8 мм -
Снимите сливной болт.
Установка 2 шагов
-
Установите сливной болт.
-
Сливной болт с комбинированной шайбой в сборе. 1000142 Сливной болт Момент затяжки: (31.5±1.5) Н·м
⚙︎ (31.5±1.5 ) Н·м🔧 торцевая головка 8 мм
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Сливной болт с комбинированной шайбой в сборе. 1000142 Сливной болт Мо… | (31.5±1.5 ) Н·м |
