Компоненты впускного трубопровода — Трубопровод входа воздуха в интеркулер Ⅲ
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 6
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Подъём и опускание автомобиля
- Колесо в сборе (алюминиевое)
- Накладка арки левого переднего колеса в сборе
- Подкрылок левого переднего колеса в сборе
Снятие 2 шагов
-

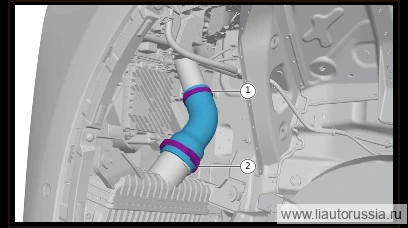

Снимите крепёжный хомут трубопровода входа воздуха в интеркулер Ⅲ (1 шт.), отсоедините трубопровод входа воздуха в интеркулер Ⅲ от трубопровода входа воздуха в интеркулер Ⅱ.
🔧 клещи для одноухих бесступенчатых хомутов Внимание: одноухий бесступенчатый хомут является одноразовой деталью, после каждого демонтажа/монтажа необходимо заменять его новой детальюодноразовая деталь -
Ослабьте крепёжный хомут трубопровода входа воздуха в интеркулер Ⅲ (1 шт.), отсоедините трубопровод входа воздуха в интеркулер Ⅲ от левого интеркулера в сборе, снимите трубопровод входа воздуха в интеркулер Ⅲ.
🔧 головка 7 мм
Установка 2 шагов
-
Подсоедините трубопровод входа воздуха в интеркулер Ⅲ к левому интеркулеру в сборе, затяните крепёжный хомут трубопровода входа воздуха в интеркулер Ⅲ (1 шт.). 5 Н·м
⚙︎ 6±0.5 Н·м🔧 головка Момент затяжки: 6±0 7 мм -
Подсоедините впускной патрубок интеркулера III к впускному патрубку интеркулера II, установите фиксирующий хомут (1 шт.) впускного патрубка интеркулера III.
🔧 клещи для одноухих бесступенчатых хомутов
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Подсоедините трубопровод входа воздуха в интеркулер Ⅲ к левому интерку… | 6±0.5 Н·м |
