Электронный дроссельный узел в сборе

Подготовительные работы 9

1. Двери автомобиля книга владельца
2. Открытие и закрытие капота
3. Двери багажника на электроприводе книга владельца
4. Крышка багажника в сборе
5. Крышка смотрового люка аккумуляторной батареи
6. Аккумулятор книга владельца
7. Декоративный кожух двигателя в сборе
8. Воздушный фильтр в сборе
9. Компоненты впускного трубопровода — Трубопровод выхода воздуха интеркулера в сборе Ⅲ

Снятие 3 шагов

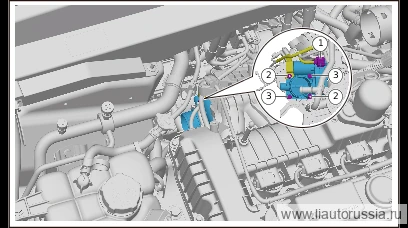

1.

   1

   Отсоедините разъём жгута проводов электронного дроссельного узла в сборе (1 шт.).
2. 2

   Выверните крепёжную гайку электронного дроссельного узла в сборе (2 шт.), отведите кронштейн жгута проводов дроссельного узла в сторону.

   🔧 головка 10 мм
3. 3

   Выверните крепёжный болт электронного дроссельного узла в сборе (2 шт.), снимите электронный дроссельный узел в сборе.

   🔧 головка 10 мм

Установка 3 шагов

1. 1

   Установите электронный дроссельный узел в сборе, установите крепёжный болт электронного дроссельного узла в сборе (2 шт.). Момент затяжки: (10±1) Нм.

   ⚙︎ (10±1) Н·м🔧 головка 10 мм
2. 2

   Установите кронштейн жгута проводов дроссельного узла, установите крепёжную гайку электронного дроссельного узла в сборе (2 шт.). Момент затяжки: (10±1 )Нм.

   ⚙︎ (10±1 ) Н·м⚙︎ (5±0.3) Н·м🔧 головка 10 мм

   Примечание. Момент затяжки шпильки крепления электронного дроссельного узла в сборе: (5±0.3) Нм.
3. 3

   Подсоедините разъём жгута проводов электронного дроссельного узла в сборе (1 шт.).

Моменты затяжки — сводка
