Электронный дроссельный узел — Кронштейн жгута проводов дроссельного узла
Блок двигателя в сборе · Li L7 2022–2023 · стр. 160–161 оригинала
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Подготовительные работы 5
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Декоративный кожух двигателя в сборе
- Воздушный фильтр в сборе
- Компоненты впускного трубопровода — Трубопровод выхода воздуха интеркулера в сборе Ⅲ
Снятие 1 шагов
-

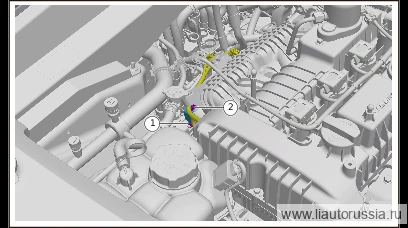

Выверните крепёжную гайку кронштейна жгута проводов дроссельного узла (1 шт.), снимите кронштейн жгута проводов дроссельного узла.
🔧 головка 10 мм
Установка 1 шагов
-
Установите кронштейн жгута проводов дроссельного узла, вверните крепёжную гайку кронштейна жгута проводов дроссельного узла (1 шт.). Момент затяжки: (10±1) Н·м
⚙︎ (10±1) Н·м🔧 головка 10 мм
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите кронштейн жгута проводов дроссельного узла, вверните крепёж… | (10±1) Н·м |
