Левая камера заднего вида
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- После завершения установки опустите автомобиль, чтобы он встал на землю, следя за тем, чтобы в этот момент автомобиль не перемещался.
- Нажмите на экране «Выйти из режима подъёмника» — система автоматически начнёт накачку.
- После завершения накачки автомобиль можно перемещать по мере необходимости.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 7
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Колесо в сборе (алюминиевое)
- Накладка арки левого переднего колеса в сборе
- Подкрылок левого переднего колеса в сборе
Снятие 5 шагов
-

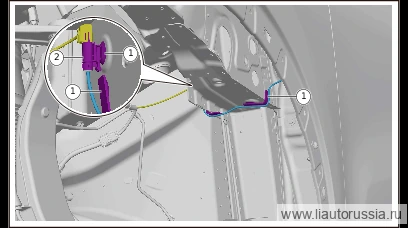

Отсоедините фиксатор жгута проводов левой камеры заднего вида (3 шт.).
-
Отсоедините разъём жгута проводов левой камеры заднего вида (1 шт.).
-
Данное видео представляет собой обучающее видео по демонтажу/монтажу декоративного элемента камеры крыла в сборе, используйте его в качестве справки при выполнении операции.
-
Отсоедините фиксирующие защёлки декоративного элемента камеры левого крыла в сборе (5 шт.), снимите декоративный элемент камеры левого крыла в сборе.
-
Выверните крепёжные винты левой камеры заднего вида (2 шт.), снимите левую камеру заднего вида.
🔧 головка-бита T25X01-89275016одноразовая детальПримечание. X01-89275016 самонарезающий винт с фланцевой полукруглой головкой Torx (внутренний шестигранник) является деталью одноразового использования, при каждом снятии и установке необходимо заменять его на новый.
Установка 4 шагов
-
Установите левую камеру заднего вида, вверните крепёжные винты левой камеры заднего вида (2 шт.). X01-89275016 Самонарезающий винт с фланцевой полукруглой головкой Torx (внутренний шестигранник). Момент затяжки: 2.0±0.2 Н·м.
⚙︎ 2.0±0.2 Н·м🔧 головка-бита T25X01-89275016одноразовая детальПримечание. X01-89275016 самонарезающий винт с фланцевой полукруглой головкой Torx (внутренний шестигранник) является деталью одноразового использования, при каждом снятии и установке необходимо заменять его на новый. -
Установите декоративную накладку камеры левого крыла в сборе, убедитесь, что фиксирующая защёлка (5 шт.) декоративной накладки камеры левого крыла в сборе установлена правильно.
-
Подсоедините разъём жгута проводов левой камеры заднего вида (1 шт.).
-
Установите фиксатор жгута проводов левой камеры заднего вида (3 шт.).
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите левую камеру заднего вида, вверните крепёжные винты левой к… | 2.0±0.2 Н·м |
Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
- Калибровка кругового обзора 360°
- Калибровка камер переднего, заднего вида и кругового обзора
